(A05[03]) - POWER KNOCKDOWN ROLLER

Запчасти Case IH 7700 (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components

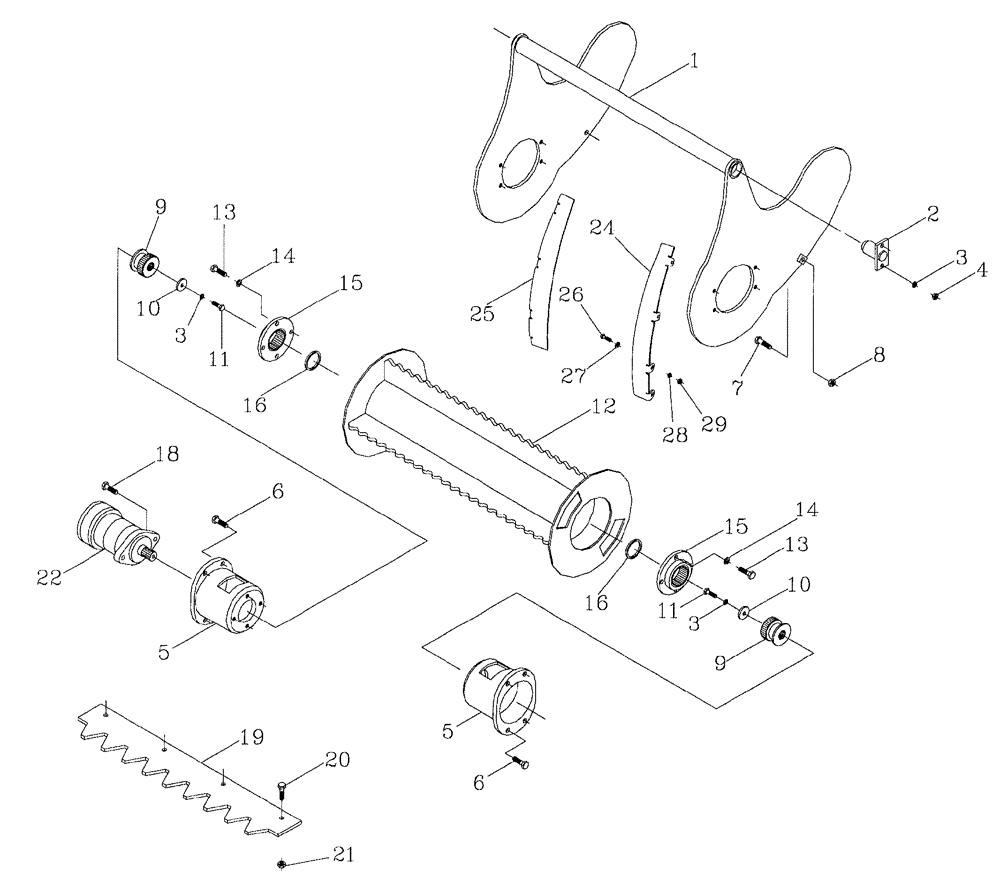

Схема запчастей Case IH 7700 - (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components
3
6
7
18
2
15
8
19
3
16
24
15
6
28
4
5
27
11
14
14
9
11
16
13
26
10
25
21
9
12
20
29
1
10
3
13
22
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87240249

CRADLE

1шт.

2

86965900

PIN,38.1mm OD x 75mm L

Pin

2шт.

3

00605827

WASHER

6шт.

4

00605795

NUT

4шт.

5

87217094

HOUSING

OVERALL LENGTH 151MM

2шт.

6

00601501

BOLT

8шт.

7

00601523

BOLT

2шт.

8

00605797

NUT

2шт.

9

86701200

GEAR

Pinion

2шт.

10

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

Washer

2шт.

11

00601499

BOLT

2шт.

12

86922900

ROLLER,302.3mm OD x 845mm L

1шт.

13

FM112025

BOLT

8шт.

14

WB120000

WASHER

8шт.

15

86700800

ADAPTER

2шт.

16

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(If Required)

1шт.

18

00604538

SCREW

4шт.

19

87242294

SLAT

(Optional)

4шт.

20

FM112040

BOLT

16шт.

21

NC120000

NUT

16шт.

22

MOTOR, Hydraulic

1шт.

Refer to Figure B03.03

1шт.

24

363739A1

COVER ASSY

1шт.

25

363733A1

COVER ASSY

1шт.

26

FA108020

BOLT

8шт.

27

WA080000

WASHER

8шт.

28

WB080000

WASHER

8шт.

29

NA108000

NUT

8шт.

30

87240320

ROLLER

Assembly [Includes Items 1-22]

1шт.
