(A04[01]) - GEARBOX, BASECUTTER

Запчасти Case IH 7700 (A04[01]) - GEARBOX,BASECUTTER Mainframe & Functioning Components

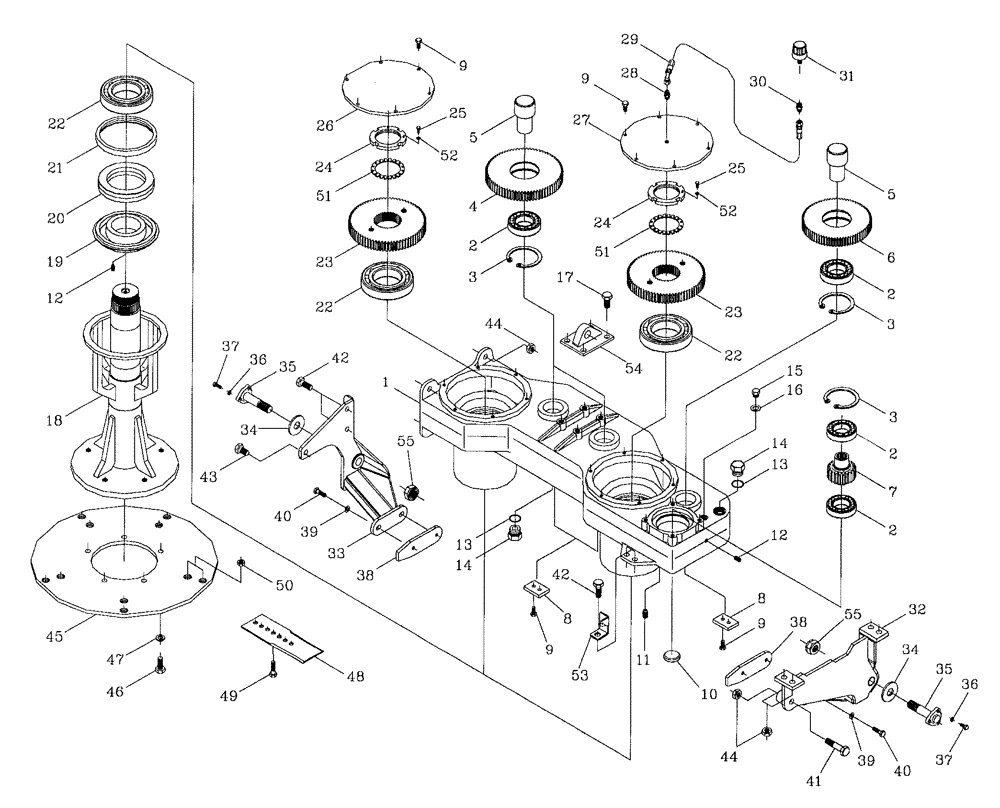

Схема запчастей Case IH 7700 - (A04[01]) - GEARBOX, BASECUTTER Mainframe & Functioning Components
2
38
28
6
50
35
26
9
5
14
12
51
49
22
36
13
18
27
9
45
39
19
40
55
7
9
52
4
3
35
2
40
24
48
55
20
10
22
21
44
23
3
13
39
38
43
37
34
8
32
15
22
46
5
2
30
25
11
14
42
37
29
17
31
16
24
52
3
41
8
42
53
23
51
33
34
47
25
2
9
1
12
36
44
54
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87255059

GEARBOX

1шт.

2

00140427

BEARING

5шт.

3

CI100000

CIRCLIP

4шт.

4

87191200

IDLER GEAR

[52 Tooth]

2шт.

5

87223565

PIN,45mm OD x 110.5mm L

3шт.

6

87191100

IDLER GEAR

[41 Tooth]

1шт.

7

87223444

GEAR

[20 Tooth]

1шт.

8

87213745

PLATE

Retainer

3шт.

9

FA110025

BOLT

18шт.

10

00132515

PLUG

1шт.

11

00605619

PLUG

2шт.

12

00605618

PLUG

3шт.

13

00100021

O-RING

2шт.

14

86377100

PLUG

2шт.

15

00400106

HYD CONNECTOR

Plug

1шт.

16

00133193

WASHER

1шт.

17

FM116025

BOLT

4шт.

18

87255393

SHAFT

Leg

2шт.

19

87240137

SEAL

Housing

2шт.

20

378761A1

SEAL

2шт.

21

87240136

INSERT

2шт.

22

00146641

BEARING

4шт.

23

87223442

GEAR

[53 Tooth]

2шт.

24

87255391

LOCK NUT

Lock

2шт.

25

FA106020

BOLT

2шт.

26

87254988

PLATE

Cover

1шт.

27

87254989

PLATE

Cover

1шт.

28

00400162

HYD CONNECTOR

Nipple

1шт.

29

87225598

HOSE ASSY.,6.35mm ID x 780mm L, SAE 100R17

1шт.

30

00400160

HYD CONNECTOR

Nipple

1шт.

31

00407924

FILLER CAP

Breather

1шт.

32

378212A1

MOUNTING PARTS

[LH]

1шт.

33

378220A1

MOUNTING PARTS

[RH]

1шт.

34

87253941

WASHER,25.5mm ID x 65mm OD x 5mm Thk

Spacer

2шт.

35

87256248

PIN,24mm OD x 112mm L

Pivot

2шт.

36

WB080000

WASHER

6шт.

37

FM108020

BOLT

6шт.

38

378219A1

PLATE

Scraper

2шт.

39

WA120000

WASHER

4шт.

40

FM112020

BOLT

4шт.

41

FM116070

BOLT

2шт.

42

FM116040

BOLT

6шт.

43

FM116030

BOLT

1шт.

44

NJ116000

NUT

8шт.

45

87239448

DISC

2шт.

46

FM116035

BOLT

10шт.

47

WB160000

SPRING WASHER

10шт.

48

86902700

BLADE,265mm L x 90mm W x 4mm Thk

10шт.

49

00606755

BOLT

20шт.

50

00608180

NUT

20шт.

51

87255392

LOCK WASHER

Washer

2шт.

52

WA060000

WASHER

2шт.

53

87255080

BRACKET

Mount

1шт.

54

87253173

BRACKET

Mount

1шт.

55

NC124000

NUT

2шт.

56

87255396

GEARBOX

Assembly

1шт.
