(A03[02]) - CROPDIVIDER LIFT ARMS

Запчасти Case IH 7700 (A03[02]) - CROPDIVIDER LIFT ARMS Mainframe & Functioning Components

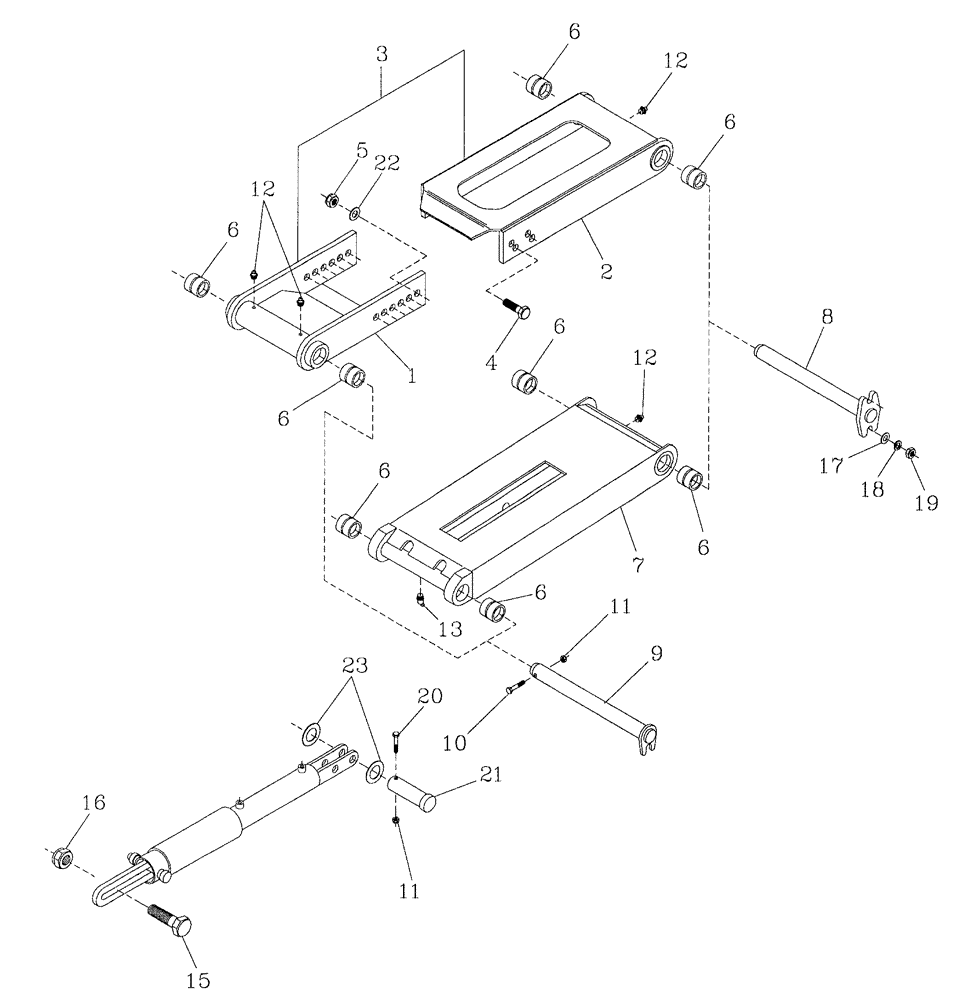

Схема запчастей Case IH 7700 - (A03[02]) - CROPDIVIDER LIFT ARMS Mainframe & Functioning Components
19
2
4
5
6
21
12
15
16
12
22
12
6
6
13
11
20
6
1
8
17
7
3
18
10
6
23
9
6
11
6
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254779

SUPPORTING ARM

End, Adjustable

2шт.

2

87237007

SUPPORTING ARM

[Upper]

2шт.

3

87255541

SUPPORTING ARM

Assembly

2шт.

4

FM112035

BOLT

8шт.

5

NC112000

NUT

8шт.

6

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

8шт.

7

87254780

SUPPORTING ARM

[Lower]

2шт.

8

87254796

PIN,25.4mm OD x 340mm L

4шт.

9

87254790

PIN,25.4mm OD x 285mm L

4шт.

10

FA106035

BOLT

4шт.

11

NC106000

LOCK NUT

4шт.

12

00138722

LUBE NIPPLE

Grease

8шт.

13

00180940

LUBE NIPPLE

Grease

2шт.

15

00606694

BOLT

2шт.

16

00606004

LOCK NUT

2шт.

17

WA100000

WASHER

8шт.

18

WB100000

WASHER

8шт.

19

NA110000

NUT

8шт.

20

FM106035

ASSEMBLY

BOLT

2шт.

21

87230605

PIN,25.4mm OD x 92mm L

2шт.

22

WA120000

WASHER

8шт.

23

00605814

WASHER

4шт.
