(A02[01]) - TOPPER ARMS

Запчасти Case IH 7700 (A02[01]) - TOPPER ARMS Mainframe & Functioning Components

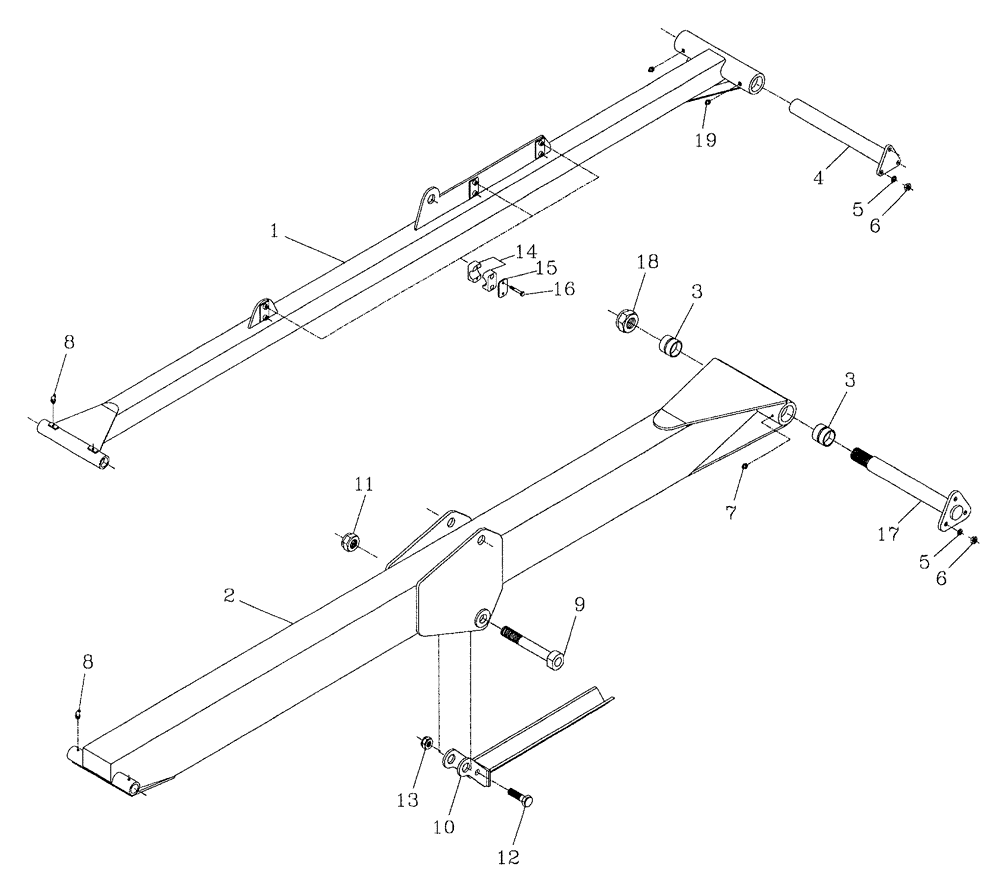

Схема запчастей Case IH 7700 - (A02[01]) - TOPPER ARMS Mainframe & Functioning Components
4
10
1
6
9
16
19
15
12
11
14
6
8
3
5
18
17
8
13
3
2
5
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254952

CHASSIS

Arm [Upper - Standard]

1шт.

1

87254955

CHASSIS

Arm [Upper - Extended]

1шт.

2

87249232

CHASSIS

Arm [Lower -Standard]

1шт.

2

87253288

CHASSIS

Arm [Lower -Extended]

1шт.

3

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

2шт.

4

86989400

PIN ASSY.

1шт.

5

WA100000

WASHER

6шт.

6

NA110000

NUT

6шт.

7

00138722

LUBE NIPPLE

Grease

2шт.

8

00180940

LUBE NIPPLE

Grease

4шт.

9

87255666

PIN,24.8mm OD x 180mm L

1шт.

10

87251825

STOP

1шт.

11

NC124000

NUT

1шт.

12

FA116085

BOLT

1шт.

13

NC116000

NUT

1шт.

14

00405071

CLAMP

6шт.

15

00409572

COVER PLATE

6шт.

16

FA106040

BOLT

12шт.

17

411022A1

PIN

1шт.

18

00606022

LOCK NUT

1шт.

19

00152827

LUBE NIPPLE

Grease

2шт.
