(A01[01]) - CHASSIS

Запчасти Case IH 7700 (A01[01]) - CHASSIS Mainframe & Functioning Components

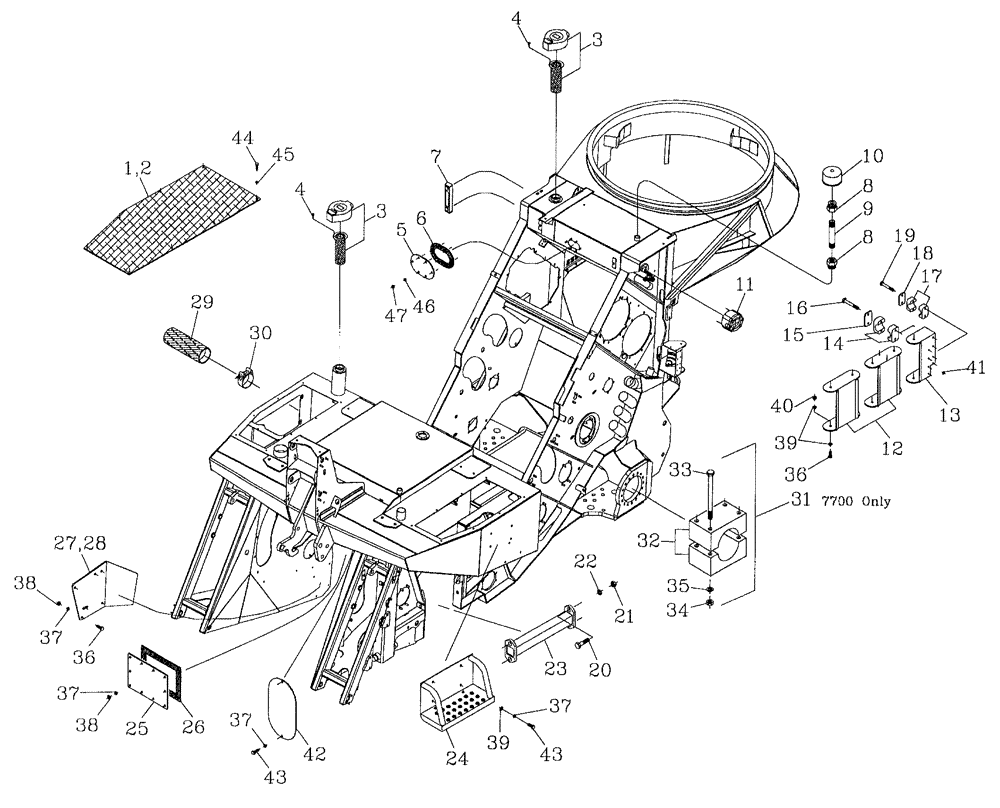

Схема запчастей Case IH 7700 - (A01[01]) - CHASSIS Mainframe & Functioning Components
8
25
27
13
46
22
11
18
17
31
38
16
9
12
37
36
43
24
39
2
47
41
4
42
23
34
32
38
8
5
21
44
29
45
36
30
26
7
14
39
37
3
20
10
3
6
37
40
37
33
35
19
4
15
43
1
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87240788

STEP PLATE

Tread [LH]

1шт.

2

392711A1

PLATE

PLATE Tread [RH]

1шт.

3

00408555

FILLER CAP

2шт.

4

00605328

SCREW

6шт.

5

87239697

COVER ASSY

1шт.

6

87247334

GASKET,6mm Thk

1шт.

7

00101646

LEVEL GAUGE CONTROL

1шт.

8

00404246

HYD CONNECTOR

Bush Reducing

2шт.

9

87234260

PIPE

1шт.

10

00408554

ELEMENT

1шт.

11

00136076

LEVEL GAUGE CONTROL

1шт.

87235818

REPAIR KIT

FLOAT GAUGE

1шт.

00180786

FLOAT

FLOAT

1шт.

00180787

GASKET

GASKET

1шт.

00180788

CONTACT

CONTACT ASSY

1шт.

12

87234470

CONNECTING LINK

2шт.

13

87234471

CONNECTING LINK

1шт.

14

00408313

CLAMP

4шт.

15

00408315

COVER PLATE

4шт.

16

FA106075

BOLT

8шт.

17

00408314

CLAMP

2шт.

18

00408316

COVER PLATE

2шт.

19

FA106065

BOLT

4шт.

20

FM116045

BOLT

8шт.

21

NJ116000

NUT

8шт.

22

WB160000

SPRING WASHER

8шт.

23

87250635

STRUT

Stiffener

2шт.

24

87251407

STEP

2шт.

25

86920900

COVER ASSY

1шт.

26

86920800

GASKET,6mm Thk

1шт.

27

87247030

GUIDE

Cane [LH]

1шт.

28

87247031

GUIDE

Cane [RH]

1шт.

29

87218869

HOSE,96.20 mm ID x 250 mm

1шт.

30

00135785

HOSE CLAMP

2шт.

31

87219217

CLAMP

Block Ass'y [7700]

2шт.

32

87219216

BLOCK ASSY.

Clamp [7700]

4шт.

33

00608179

BOLT

8шт.

34

00606004

LOCK NUT

8шт.

35

00605833

WASHER

8шт.

36

FA110025

BOLT

14шт.

37

WB100000

WASHER

22шт.

38

NA110000

NUT

18шт.

39

WA100000

WASHER

20шт.

40

NC110000

NUT

6шт.

41

NC106000

LOCK NUT

12шт.

42

87253871

ACCESS COVER

Cover

2шт.

43

FA110020

BOLT

12шт.

44

FA108016

BOLT

16шт.

45

WA080000

WASHER

16шт.

46

WB080000

WASHER

6шт.

47

NA108000

NUT

6шт.
