(B13[01]) - HYDRAULIC CIRCUIT, CABIN TILT

Запчасти Case IH 7700 (B13[01]) - HYDRAULIC CIRCUIT,CABIN TILT Hydraulic Components & Circuits

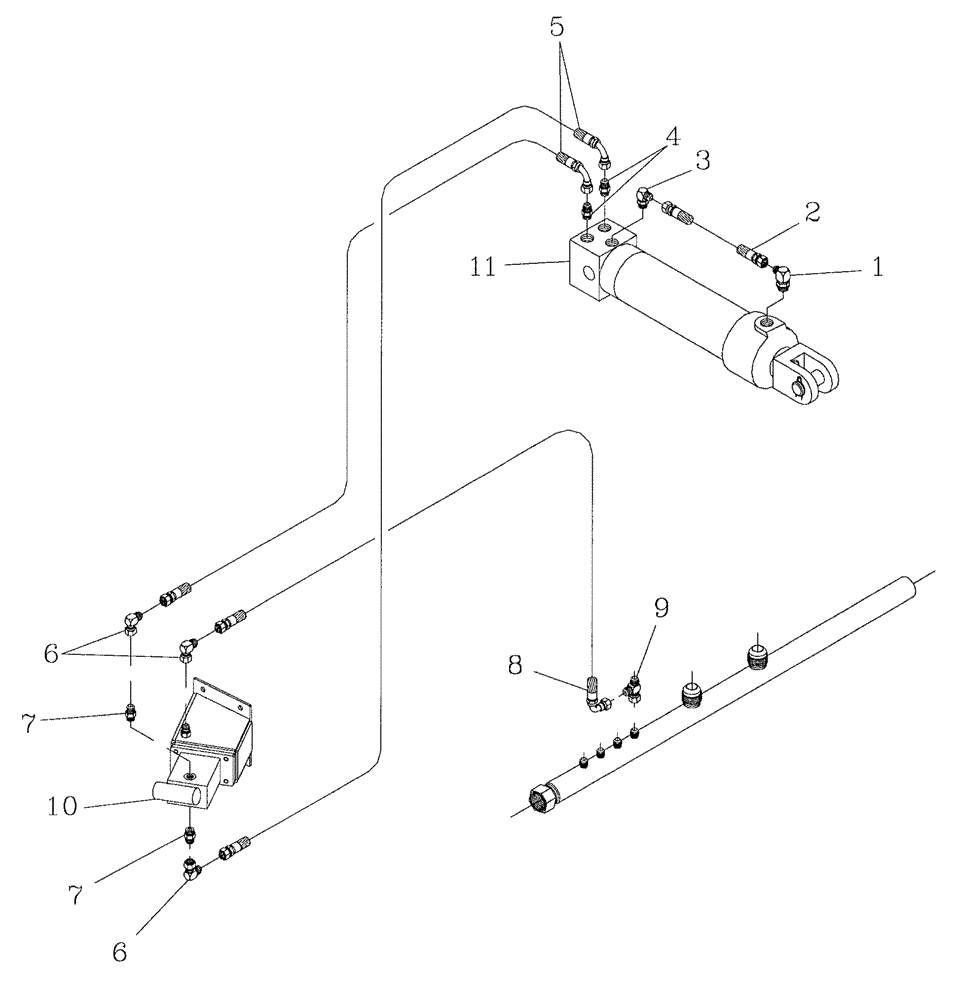

Схема запчастей Case IH 7700 - (B13[01]) - HYDRAULIC CIRCUIT, CABIN TILT Hydraulic Components & Circuits
6
7
5
10
1
4
3
8
9
11
7
2
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400239

ELBOW

1шт.

2

86315450

HOSE

HOSE

1шт.

3

00405503

HYD CONNECTOR

Elbow

1шт.

4

00404764

HYD CONNECTOR

Nipple

2шт.

5

87250096

HOSE

2шт.

6

00402879

HYD CONNECTOR

Elbow

3шт.

7

00404763

HYD CONNECTOR

Nipple

2шт.

8

86302756

HOSE ASSY.

1шт.

9

00404677

TEE

1шт.

10

HAND PUMP, Refer Figure B04

1шт.

11

1шт.

11

HYDRAULIC CYLINDER, Refer Figure B02

1шт.

15

1шт.

Выбрано товаров: 13
