(B11[03]) - HYDRAULIC CIRCUIT, PKD ROLLER, CROPDIVIDER AND SIDETRIM LIFT OPTION

Запчасти Case IH 7700 (B11[03]) - HYDRAULIC CIRCUIT,PKD ROLLER, CROPDIVIDER AND SIDETRIM LIFT OPTION Hydraulic Components & Circuits

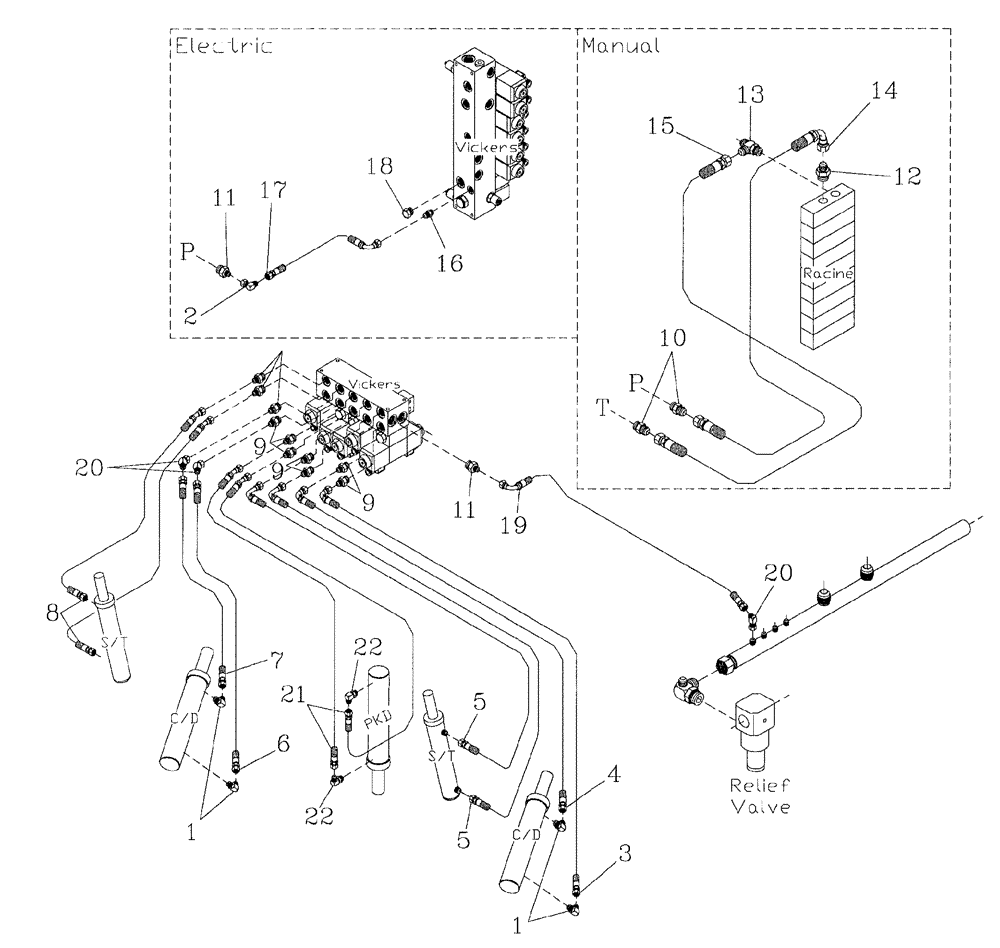

Схема запчастей Case IH 7700 - (B11[03]) - HYDRAULIC CIRCUIT, PKD ROLLER, CROPDIVIDER AND SIDETRIM LIFT OPTION Hydraulic Components & Circuits
5
10
6
9
7
22
20
22
11
18
2
19
14
16
11
13
9
21
15
9
12
4
17
3
1
8
5
20
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400238

HYD CONNECTOR

Elbow

4шт.

2

00402879

HYD CONNECTOR

Elbow

1шт.

3

87222419

HOSE

1шт.

4

86837700

HOSE,6.35mm ID x 3020mm L, SAE 100R17

HOSE

1шт.

5

87256268

HOSE

2шт.

6

87247520

HOSE

1шт.

7

86307491

HOSE

1шт.

8

87256265

HOSE ASSY.

HOSE

2шт.

9

00400224

HYD CONNECTOR

Nipple

8шт.

10

00400228

HYD CONNECTOR

Nipple

2шт.

11

00400074

HYD CONNECTOR

Nipple

2шт.

12

00409870

ADAPTER

Nipple

1шт.

13

00402147

TEE

1шт.

14

86300987

HOSE ASSY.

1шт.

15

81681200

HOSE ASSY.

1шт.

16

00400223

HYD CONNECTOR

Nipple

1шт.

17

86310227

HOSE ASSY.

1шт.

18

00400256

PLUG

PLUG

1шт.

19

87234644

HOSE ASSY.

1шт.

20

00405173

HYD CONNECTOR

Elbow

3шт.

21

87239143

HOSE,6.35mm ID x 2490mm L, SAE 100R17

HOSE

2шт.

22

00402475

HYD CONNECTOR

Elbow

2шт.
