(B10[01]) - HYDRAULIC CIRCUIT, REMOTE OIL COOLER

Запчасти Case IH 7700 (B10[01]) - HYDRAULIC CIRCUIT,REMOTE OIL COOLER Hydraulic Components & Circuits

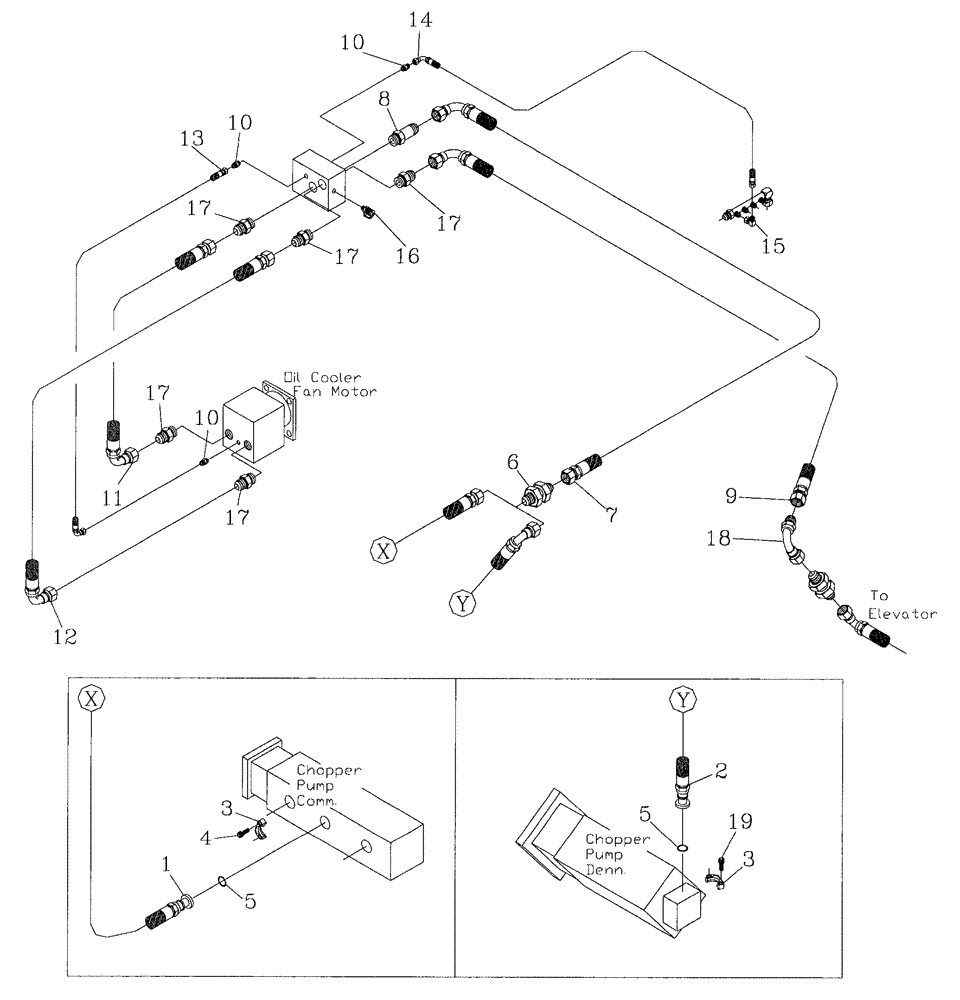

Схема запчастей Case IH 7700 - (B10[01]) - HYDRAULIC CIRCUIT, REMOTE OIL COOLER Hydraulic Components & Circuits
3
18
7
17
17
9
3
4
16
17
12
17
10
1
10
2
14
13
8
5
5
15
17
19
6
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87252561

HOSE ASSY.

1шт.

2

395836A1

HOSE,25.4mm ID x 1050mm L, SAE 100R12

1шт.

3

00400151

SPECIAL CLAMP

1шт.

4

00604462

SCREW

4шт.

5

00100024

O-RING

1шт.

6

00400067

HYD CONNECTOR

Nipple

1шт.

7

86310296

HOSE ASSY.

1шт.

8

00409816

ADAPTER

Nipple

1шт.

9

87254531

HOSE

1шт.

10

00400223

HYD CONNECTOR

Nipple

3шт.

11

81684500

HOSE ASSY.

1шт.

12

82703800

HOSE ASSY.

1шт.

13

87225582

HOSE

1шт.

14

82756500

HYDRAULIC HOSE,6.35mm ID x 1490mm L, SAE 100R17

1шт.

15

00402879

HYD CONNECTOR

Elbow

1шт.

16

00405498

SCREW ON COUPLING

Test Point

1шт.

17

00400234

HYD CONNECTOR

Nipple

5шт.

18

00403944

HYD CONNECTOR

Bend

1шт.

19

00604461

SCREW

4шт.
