(B09[10]) - HYDRAULIC CIRCUIT, SIDETRIM KNIVES

Запчасти Case IH 7700 (B09[10]) - HYDRAULIC CIRCUIT,SIDETRIM KNIVES Hydraulic Components & Circuits

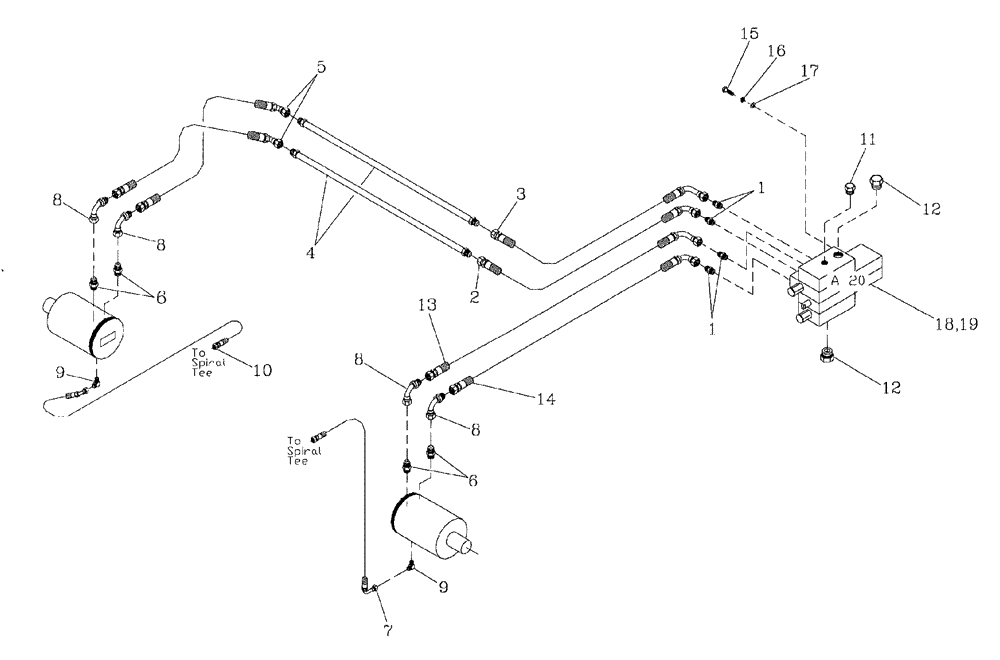

Схема запчастей Case IH 7700 - (B09[10]) - HYDRAULIC CIRCUIT, SIDETRIM KNIVES Hydraulic Components & Circuits
14
2
5
12
8
18
17
4
7
15
3
8
6
10
12
19
13
8
1
6
9
11
16
1
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400230

HYD CONNECTOR

Nipple

4шт.

2

86308586

HOSE ASSY.

1шт.

3

87214292

HOSE ASSY.

1шт.

4

87248206

TUBE,16 mm OD x 1100 mm L

2шт.

5

87256250

HOSE

2шт.

6

00400228

HYD CONNECTOR

Nipple

4шт.

7

87238290

HOSE

1шт.

8

00407516

HYD CONNECTOR

Bend

4шт.

9

00405242

HYD CONNECTOR

Elbow

2шт.

10

87255998

HOSE,6.35mm ID x 1670mm L, SAE 100R17

HOSE

1шт.

11

00401873

HYD CONNECTOR

Plug

1шт.

12

00400258

HYD CONNECTOR

Plug

2шт.

13

87255999

HOSE

1шт.

14

86302744

HOSE

1шт.

15

FA110095

BOLT

3шт.

16

WB100000

WASHER

3шт.

17

WA100000

WASHER

3шт.

18

HYDRAULIC VALVE, Electric, Refer Figure B05

1шт.

03

1шт.

19

HYDRAULIC VALVE, Manual, Refer Figure B05

1шт.

04

1шт.
