(B06[04]) - HYDRAULIC SUCTION LINES {DENISON PUMP}

Запчасти Case IH 7700 (B06[04]) - HYDRAULIC SUCTION LINES {DENISON PUMP} Hydraulic Components & Circuits

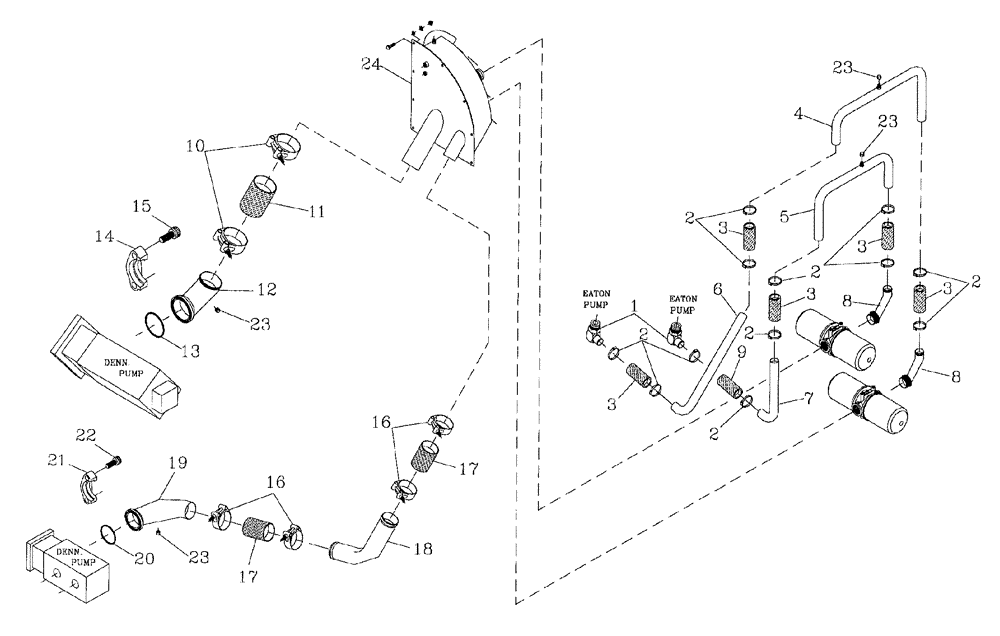

Схема запчастей Case IH 7700 - (B06[04]) - HYDRAULIC SUCTION LINES {DENISON PUMP} Hydraulic Components & Circuits
3
21
22
23
4
23
3
2
2
17
24
3
16
8
9
3
2
20
14
19
16
6
3
10
5
23
2
7
11
15
18
17
2
1
12
2
8
13
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00409553

HYD CONNECTOR

Elbow

1шт.

2

00181182

HOSE CLAMP

12шт.

3

87222587

HOSE,38.10 mm ID x 130.00 mm

5шт.

4

87256532

TUBE

1шт.

5

87256534

TUBE

1шт.

6

87256538

TUBE,38.10 mm OD x 435 mm L

1шт.

7

379118A1

TUBE,200, 30 mm Length

1шт.

8

87247662

TUBE,1.50" OD

2шт.

9

83123200

HOSE

1шт.

10

00182147

HOSE CLAMP

2шт.

11

378026A1

HOSE,101.60 mm ID x 150.00 mm

1шт.

12

87256456

TUBE

1шт.

13

00100123

O-RING

1шт.

14

00410302

CLAMP

1шт.

15

00604581

SCREW

SCREW

4шт.

16

00135785

HOSE CLAMP

4шт.

17

86475900

HOSE,76.20 mm ID x 110.00 mm, SAE J20

2шт.

18

379125A1

TUBE,210, 60 mm Length

1шт.

19

87227235

ADAPTER

Tube

1шт.

20

00408918

O-RING

1шт.

21

00408917

SPECIAL CLAMP

1шт.

22

00604580

CAPSCREW

4шт.

23

400143

TOOL

Cap Nut

4шт.

24

378106A1

TANK

Manifold

1шт.
