(C03[04]) - AIR INLET SCREEN AND EXHAUST

Запчасти Case IH 7700 (C03[04]) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments

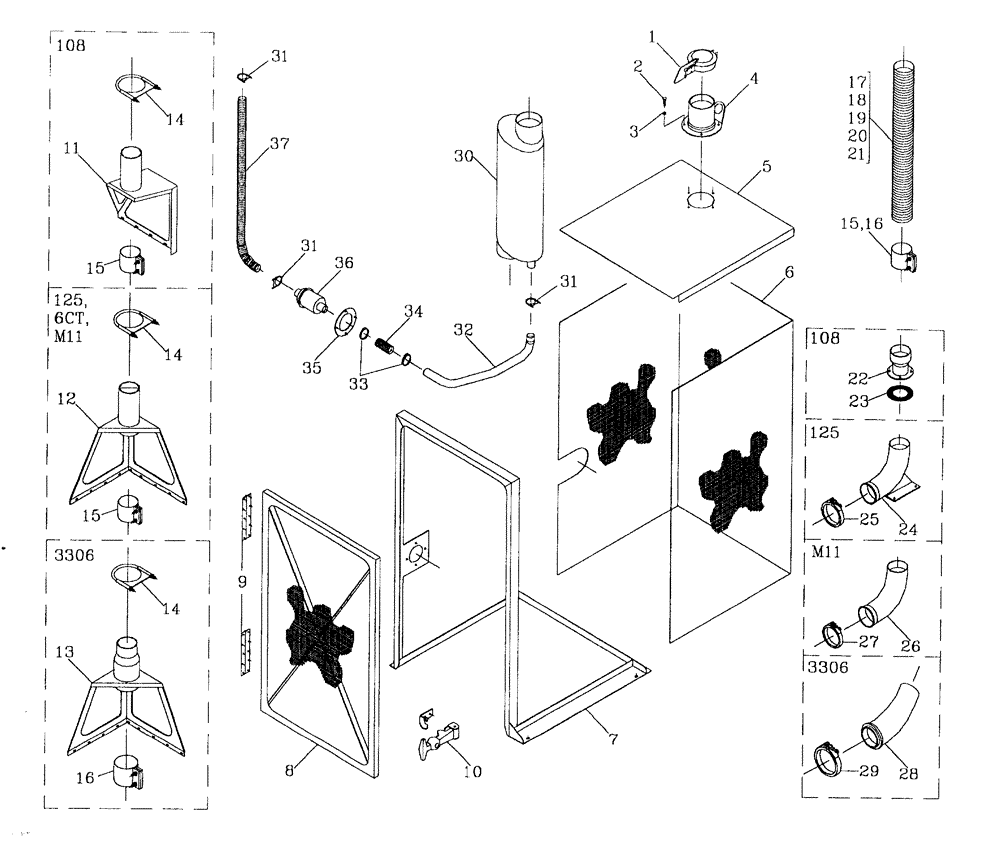

Схема запчастей Case IH 7700 - (C03[04]) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments
20
22
19
30
27
24
18
14
15
31
8
35
15
5
37
33
28
4
1
14
25
14
3
12
23
17
15
13
11
16
36
2
31
26
32
34
6
29
10
21
31
16
9
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00181056

EXHAUST SYSTEM PIPE

CAP

1шт.

2

FA110016

BOLT

4шт.

3

WB100000

WASHER

4шт.

4

87240654

EXTENSION

1шт.

5

380496A1

top, 108

1шт.

5

368192A1

COVER

top, 125, 6CT, M11, 3306

1шт.

6

87251506

MESH

1шт.

7

87242074

FRAME ASSY

BASE

1шт.

8

87240662

DOOR ASSY.

1шт.

9

87240652

HINGE

2шт.

10

00139549

LATCH

2шт.

11

380494A1

MOUNTING PARTS

MOUNT, 108

1шт.

12

380489A1

PLATE

MOUNT, 125, 6CT, M11

1шт.

13

380499A1

PLATE

MOUNT, 3306

1шт.

14

00131539

CLAMP

1шт.

15

00181118

CLAMP

108, 125, 6CT, M11

2шт.

16

00181150

CLAMP

3306

2шт.

17

87242250

EXHAUST SYSTEM PIPE

TUBE, flex 108

1шт.

18

87242237

EXHAUST SYSTEM PIPE

TUBE, flex 125

1шт.

19

87244045

EXHAUST SYSTEM PIPE

TUBE, flex 6CT

1шт.

20

87242249

EXHAUST SYSTEM PIPE

TUBE, flex M11

1шт.

21

87242539

EXHAUST SYSTEM PIPE

TUBE, flex 3306

1шт.

22

87242226

ADAPTER

108

1шт.

23

87213333

GASKET

108

1шт.

24

87242231

TUBE

ADAPTOR, 125

1шт.

25

00181161

CLAMP

125

1шт.

26

00180560

HYD CONNECTOR

ADAPTOR, M11

1шт.

27

00181711

CLAMP

M11

1шт.

28

87242641

EXHAUST SYSTEM PIPE

ADAPTOR, 3306

1шт.

29

00181710

CLAMP

3306

1шт.

30

00182167

MUFFLER

1шт.

31

00180344

MUFFLER

CLAMP

3шт.

32

380321A1

TUBE

1шт.

33

00181182

HOSE CLAMP

2шт.

34

87235399

HOSE,38.10 mm ID x 100.00 mm

1шт.

35

87251505

FLANGE

FLANGE

1шт.

36

00181996

CHECK VALVE

1шт.

37

87251756

TUBE

flex

1шт.
