(A07[05]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW

Запчасти Case IH 7700 (A07[05]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW Mainframe & Functioning Components

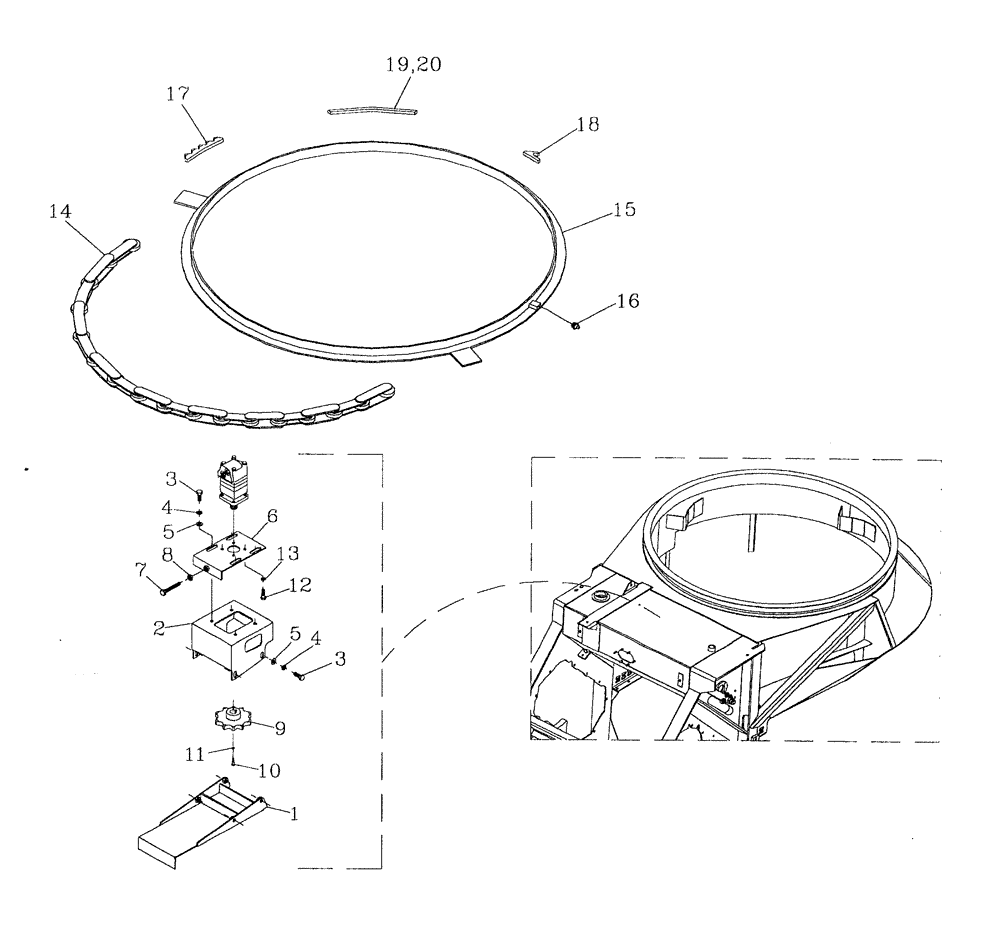

Схема запчастей Case IH 7700 - (A07[05]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW Mainframe & Functioning Components
18
5
5
19
16
13
15
9
3
7
11
8
4
4
3
20
14
12
2
17
1
6
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87249709

MOUNTING PARTS

1шт.

2

87247448

MOUNTING PARTS

BRACKET

1шт.

3

FA112025

BOLT

8шт.

4

WB120000

WASHER

8шт.

5

WA120000

WASHER

8шт.

6

87236837

ADJUSTING PLATE

adjusting

1шт.

7

FB112100

SCREW,Hex, M12 x 1.75 x 100mm

1шт.

8

NA112000

NUT

1шт.

9

87150500

SPROCKET ASSY.

1шт.

10

00601497

BOLT

1шт.

11

00605825

WASHER

1шт.

12

00601495

BOLT

4шт.

13

00605827

WASHER

4шт.

14

87246665

CHAIN

1шт.

15

87243121

MOUNTING PARTS

RING

1шт.

16

00153751

LUBE NIPPLE

grease

2шт.

17

87243127

SPROCKET ASSY.

segment

7шт.

18

87237529

CHAIN (AG)

HOOK

2шт.

19

87243129

GUIDE

long

6шт.

20

87243128

GUIDE

short

2шт.
