(A05[04]) - TOP ROLLERS {A, C, AND D}

Запчасти Case IH 7700 (A05[04]) - TOP ROLLERS {A, C, AND D} Mainframe & Functioning Components

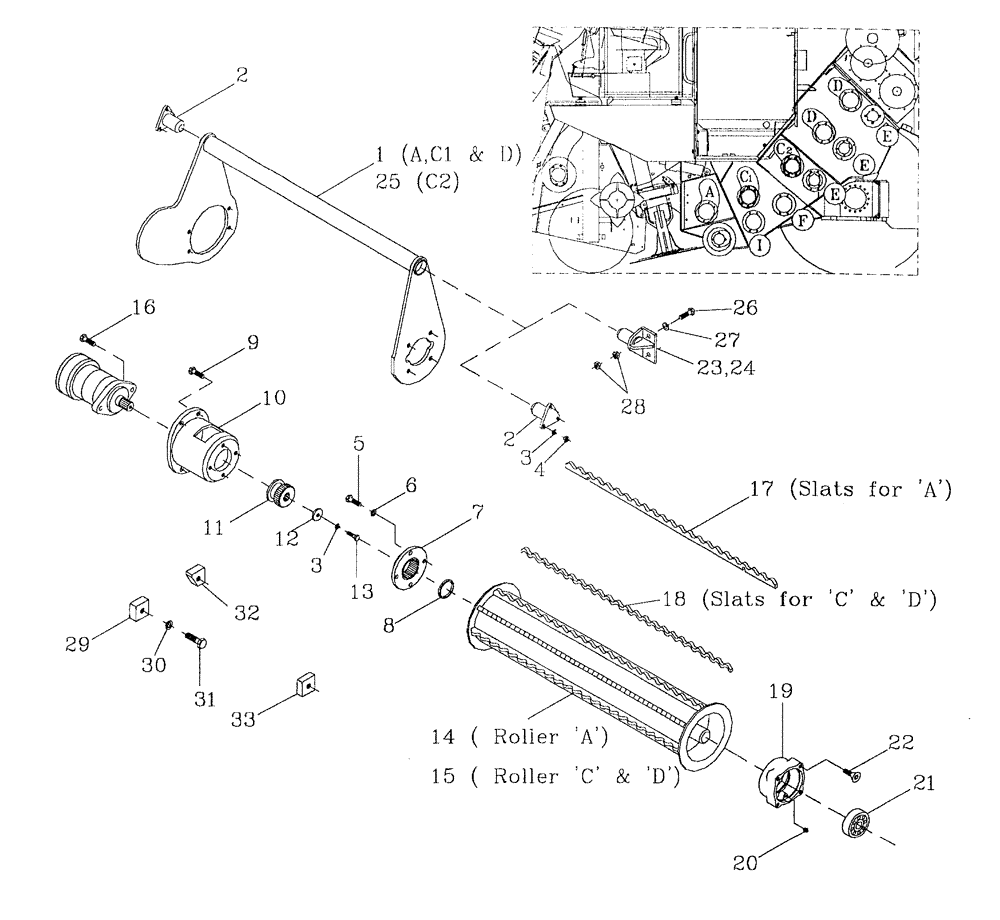

Схема запчастей Case IH 7700 - (A05[04]) - TOP ROLLERS {A, C, AND D} Mainframe & Functioning Components
33
16
2
8
15
12
10
11
23
30
27
1
14
6
22
32
21
9
19
4
3
7
29
20
18
2
13
24
26
17
3
5
25
28
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87245593

CRADLE

A

1шт.

1

87240288

CRADLE

C1

1шт.

1

87240293

CRADLE

D

1шт.

2

86698700

PIN,38.1mm OD x 75mm L

C1 / C2 / D

1шт.

3

00605827

WASHER

35шт.

4

00605795

NUT

30шт.

5

FM112025

BOLT

20шт.

6

WB120000

WASHER

20шт.

7

86700800

ADAPTER

5шт.

8

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

9

00601501

BOLT

20шт.

10

87217094

HOUSING

A/C1/C2/D OVERALL LENGTH 151 MM

5шт.

11

86701200

GEAR

pinion

5шт.

12

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

5шт.

13

00601499

BOLT

5шт.

14

87215197

ROLLER

A

1шт.

15

87232660

ROLLER,218.3mm OD x 845mm L

C1 / C2 / D

4шт.

16

00604538

SCREW

10шт.

17

86697800

SLAT

A

8шт.

18

87118600

SLAT

C1 / C2 / D

32шт.

19

87213555

HOUSING, BEARING,87 mm ID x 62 mm

5шт.

20

00153751

LUBE NIPPLE

grease

5шт.

21

00140493

BEARING

5шт.

22

00605425

SCREW

20шт.

23

87245596

PIN

pivot, L.H., A

1шт.

24

87245599

PIN

pivot, R.H., A

1шт.

25

87240292

CRADLE

C2

1шт.

26

FM112045

BOLT

4шт.

27

WA120000

WASHER

4шт.

28

NA112000

NUT

8шт.

29

87256517

STOP

C1 / C2

2шт.

30

WB160000

SPRING WASHER

9шт.

31

FM116035

BOLT

9шт.

32

381075A1

STOP

D

2шт.

33

385332A1

STOP

A/C1/C2/D

5шт.
