(A05[03]) - POWER KNOCKDOWN ROLLER

Запчасти Case IH 7700 (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components

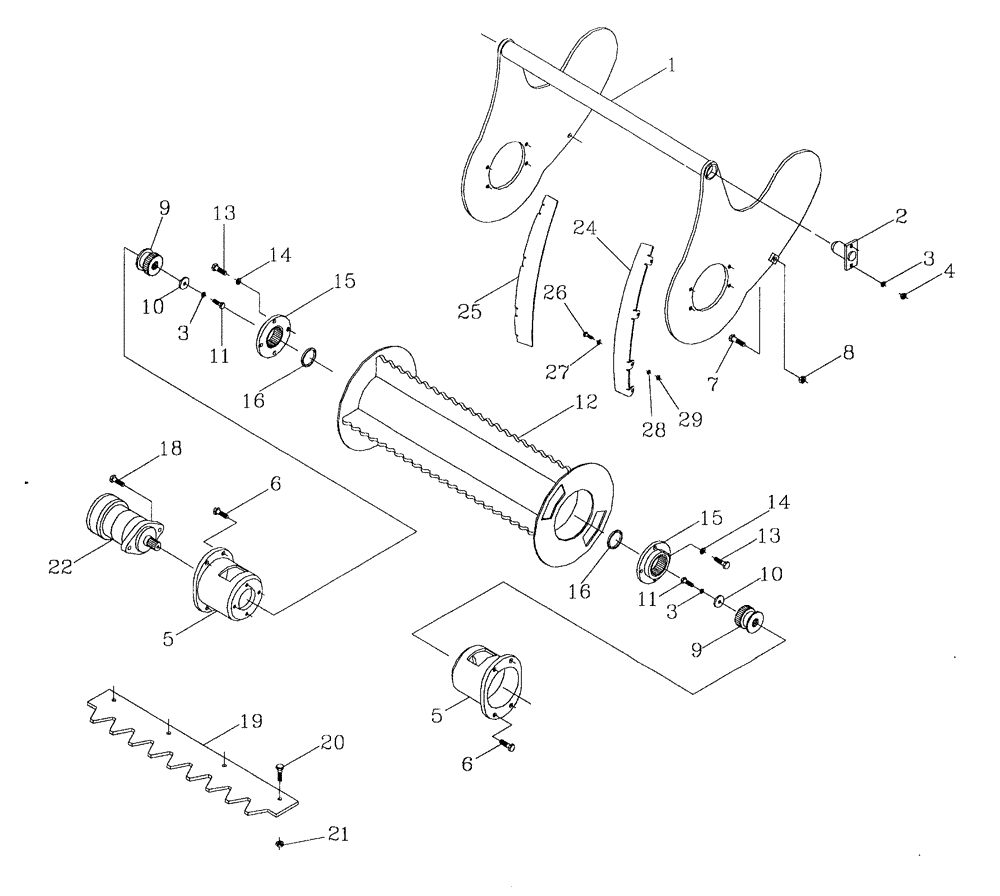

Схема запчастей Case IH 7700 - (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components
24
13
10
4
11
10
11
12
16
19
3
5
15
2
14
6
5
21
29
14
25
18
27
20
22
28
16
3
9
1
15
9
26
7
3
8
13
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87240249

CRADLE

1шт.

2

86965900

PIN,38.1mm OD x 75mm L

PIN

2шт.

3

00605827

WASHER

6шт.

4

00605795

NUT

4шт.

5

87217094

HOUSING

OVERALL LENGTH 151MM

2шт.

6

00601501

BOLT

8шт.

7

00601523

BOLT

2шт.

8

00605797

NUT

2шт.

9

86701200

GEAR

pinion

2шт.

10

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

11

00601499

BOLT

2шт.

12

86922900

ROLLER,302.3mm OD x 845mm L

1шт.

13

FM112025

BOLT

8шт.

14

WB120000

WASHER

8шт.

15

86700800

ADAPTER

2шт.

16

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

18

00604538

SCREW

4шт.

19

87242294

SLAT

optional

4шт.

20

FM112040

BOLT

16шт.

21

NC120000

NUT

16шт.

22

HYDRAULIC MOTOR, refer to Figure B03 [03]

1шт.

24

363739A1

COVER ASSY

1шт.

25

363733A1

COVER ASSY

1шт.

26

FA108020

BOLT

8шт.

27

WA080000

WASHER

8шт.

28

WB080000

WASHER

8шт.

29

NA108000

NUT

8шт.

30

87240320

ROLLER

ASSEMBLY, Includes: Refs. 1-22

1шт.
