(A03[04]) - SIDETRIM KNIVES (ADJUSTABLE)

Запчасти Case IH 7700 (A03[04]) - SIDETRIM KNIVES (ADJUSTABLE) Mainframe & Functioning Components

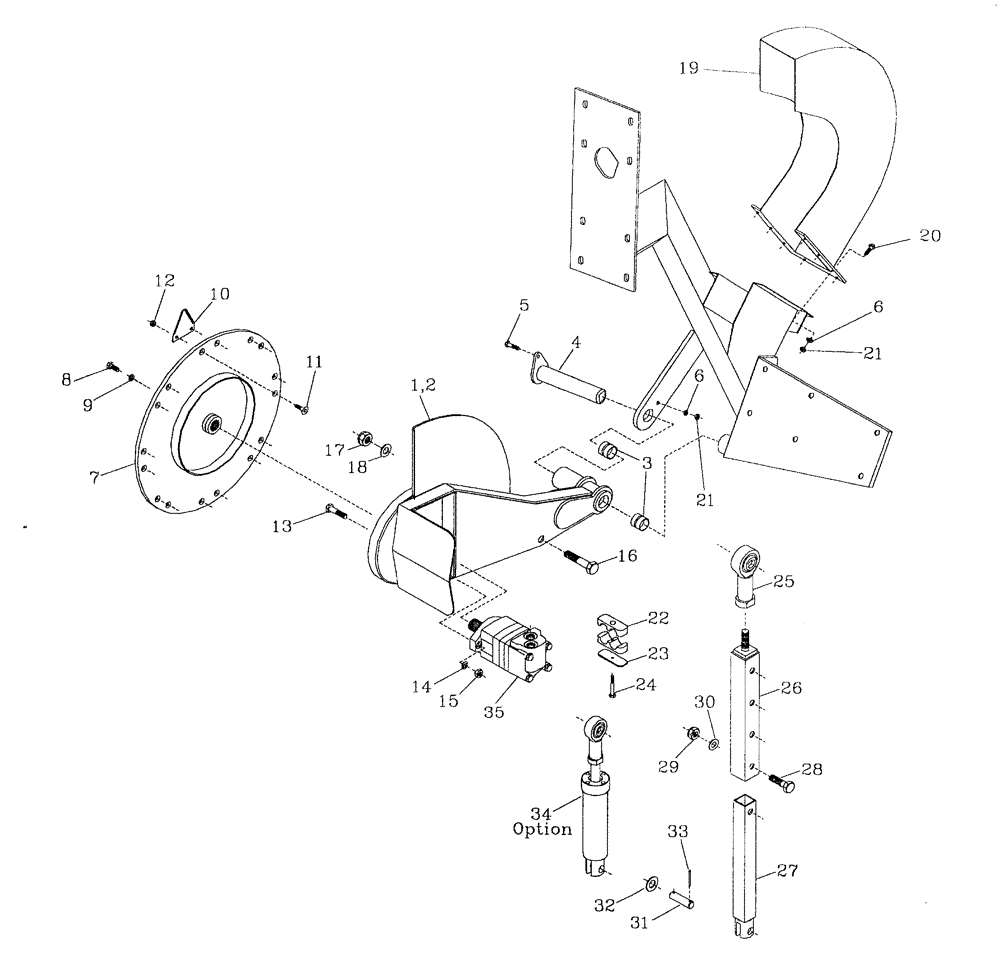

Схема запчастей Case IH 7700 - (A03[04]) - SIDETRIM KNIVES (ADJUSTABLE) Mainframe & Functioning Components
16
13
11
31
1
22
32
34
20
7
30
10
14
21
6
12
9
26
23
19
3
18
35
28
21
4
17
29
2
5
25
8
24
27
15
6
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

376468A1

SUPPORTING ARM

MOUNT, L.H.

1шт.

2

376467A1

SUPPORTING ARM

MOUNT, R.H.

1шт.

3

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

4шт.

4

376569A1

PIN,38.1mm OD x 198mm L

2шт.

5

FA108035

BOLT

2шт.

6

WB080000

WASHER

18шт.

7

87217492

HUB

2шт.

8

00601499

BOLT

1шт.

9

00605827

WASHER

1шт.

10

87213869

BLADE

16шт.

11

00605373

SCREW

32шт.

12

00605998

LOCK NUT

32шт.

13

FM112045

BOLT

4шт.

14

WB120000

WASHER

4шт.

15

NJ112000

NUT

4шт.

16

00606695

BOLT

1шт.

17

00606018

LOCK NUT

1шт.

18

605812

WASHER

2шт.

19

87242527

GUARD

2шт.

20

FA108020

BOLT

16шт.

21

NA108000

NUT

18шт.

22

00405072

CLAMP

2шт.

23

00405228

COVER PLATE

2шт.

24

FA108045

BOLT

2шт.

25

00141656

CLEVIS COUPLING

END rod

2шт.

26

87254863

TUBE

STRUT top

2шт.

27

87254867

TUBE

STRUT bottom

2шт.

28

FA116075

BOLT

2шт.

29

NC116000

NUT

2шт.

30

WA160000

WASHER

2шт.

31

87250196

PIN,20mm OD x 70mm L

2шт.

32

WA200000

WASHER

4шт.

33

SA040040

COTTER PIN

2шт.

34

HYDRAULIC CYLINDER

1шт.

Refer Figure B02.03

1шт.

35

HYDRAULIC MOTOR refer to Figure B03 [05]

1шт.
