(A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION)

Запчасти Case IH 7700 (A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION) Mainframe & Functioning Components

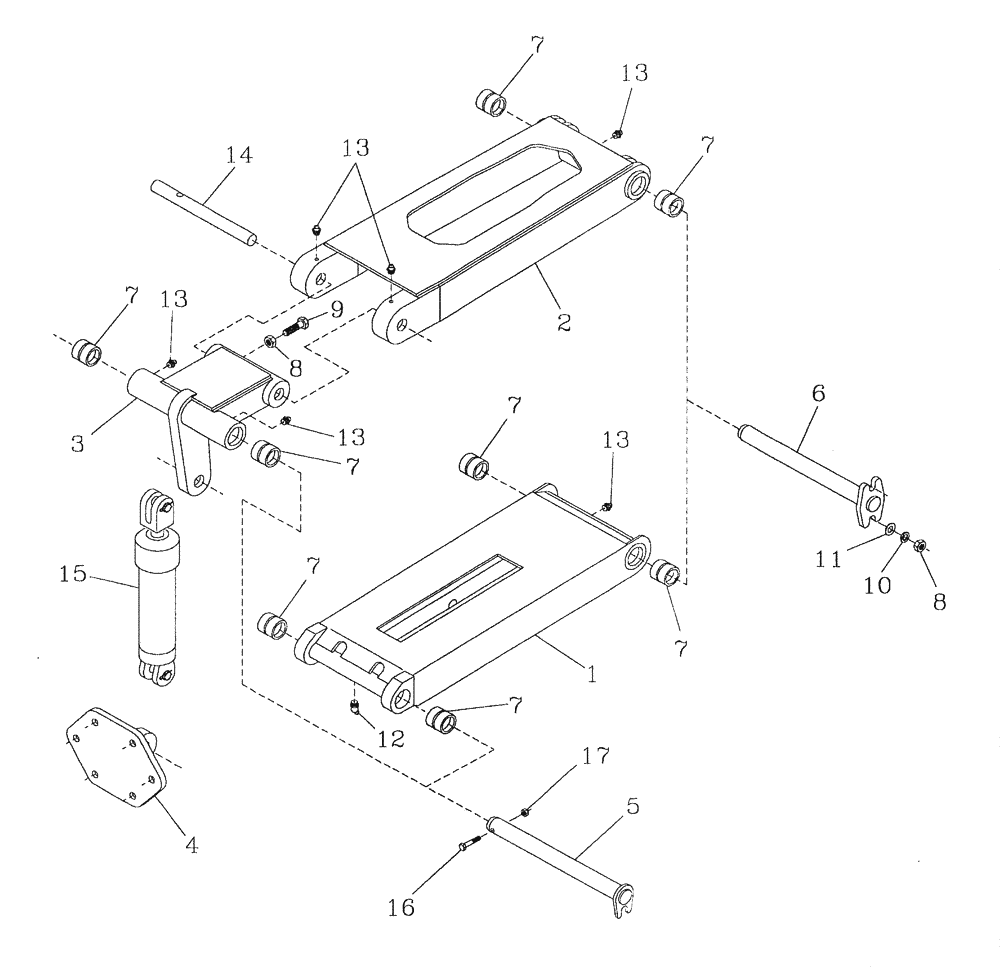

Схема запчастей Case IH 7700 - (A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION) Mainframe & Functioning Components
13
17
15
7
6
11
13
8
8
7
7
7
14
1
7
9
13
7
4
13
7
13
3
10
2
12
5
16
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254780

SUPPORTING ARM

lower

2шт.

2

87254776

SUPPORTING ARM

upper

2шт.

3

87254793

BELLCRANK

2шт.

4

87254271

BRACKET

MOUNT

2шт.

5

87254790

PIN,25.4mm OD x 285mm L

4шт.

6

87254796

PIN,25.4mm OD x 340mm L

4шт.

7

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

8шт.

8

NA110000

NUT

10шт.

9

FA110030

BOLT

2шт.

10

WB100000

WASHER

8шт.

11

WA100000

WASHER

8шт.

12

00180940

LUBE NIPPLE

grease

2шт.

13

00138722

LUBE NIPPLE

grease

12шт.

14

87255126

PIN,25.4mm OD x 205mm L

2шт.

15

00409866

CYLINDER

2шт.

16

FA106035

BOLT

4шт.

17

NC106000

LOCK NUT

4шт.
