(A03[01]) - CROPDIVIDERS

Запчасти Case IH 7700 (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components

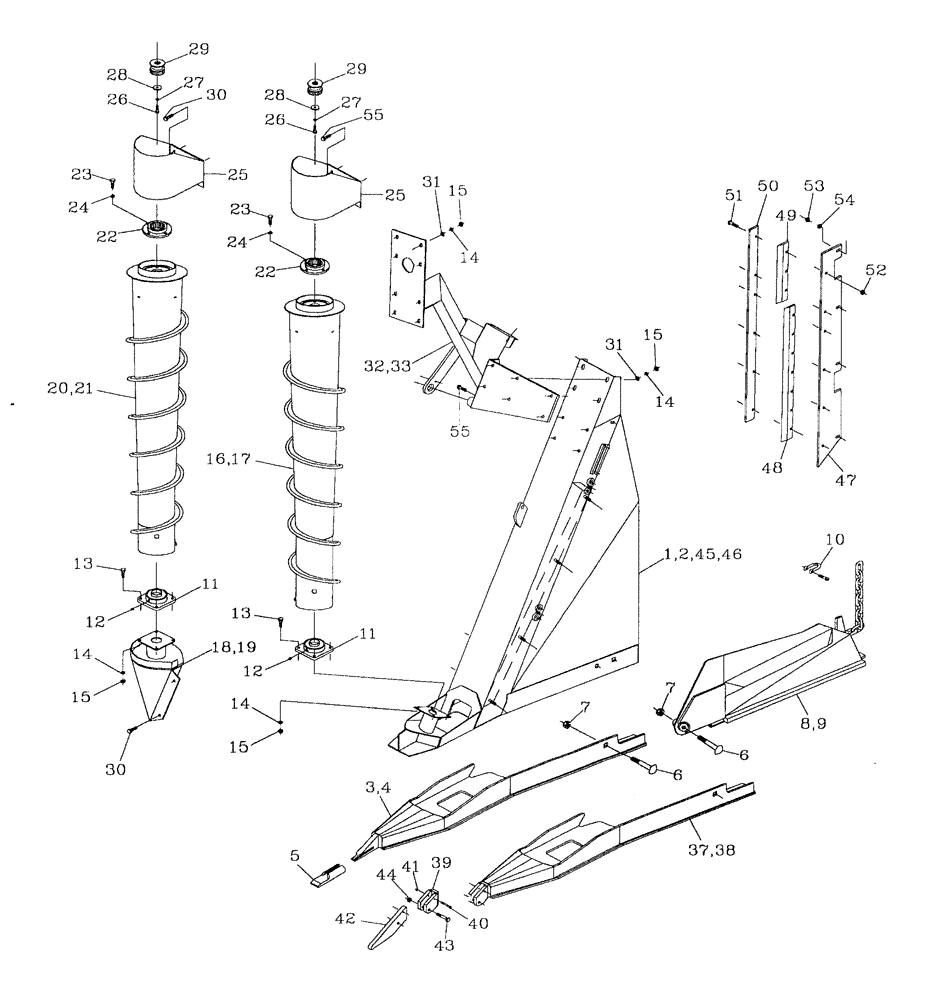

Схема запчастей Case IH 7700 - (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components
7
22
33
28
15
13
27
32
29
41
55
44
14
51
17
26
22
15
25
54
45
6
48
49
4
3
21
55
38
12
47
7
18
10
19
8
25
30
6
23
24
1
26
15
29
9
31
15
14
24
5
50
12
52
39
40
11
53
46
13
27
14
30
16
31
28
14
20
37
42
43
11
23
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

390484A1

SHOE (ASSY)

CROPDIVIDER, LH

1шт.

2

390483A1

SHOE (ASSY)

CROPDIVIDER, RH

1шт.

3

87251185

SHOE (ASSY)

L.H.

1шт.

4

87251186

SHOE (ASSY)

R.H.

1шт.

5

00700265

BUCKET TOOTH POINT

2шт.

6

FG120120

BOLT

4шт.

7

NC120000

NUT

4шт.

8

87254960

SIDEWALL

floating, L.H.

1шт.

9

87254959

SIDEWALL

floating, R.H.

1шт.

10

00700180

SHACKLE

2шт.

11

00140519

BEARING

HOUSING

4шт.

11

00140826

BEARING

HOUSING triple seal

4шт.

12

00138722

LUBE NIPPLE

grease

4шт.

13

FM112040

BOLT

16шт.

14

WB120000

WASHER

32шт.

15

NA112000

NUT

32шт.

16

87236905

AUGER

L.H.

1шт.

17

87236963

AUGER

R.H.

1шт.

18

87214015

BRACKET

MOUNT, L.H.

1шт.

19

87214016

MOUNTING PARTS

R.H.

1шт.

20

86967700

AUGER

L.H.

1шт.

21

86967600

AUGER

R.H.

1шт.

22

86700800

ADAPTER

4шт.

23

00601506

BOLT

16шт.

24

00605829

WASHER

16шт.

25

86955200

MOUNTING PARTS

BRACKET

4шт.

26

00601499

BOLT

4шт.

27

00605827

WASHER

4шт.

28

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

4шт.

29

86701200

GEAR

pinion

4шт.

30

FM112030

BOLT

16шт.

31

WA120000

WASHER

16шт.

32

376469A1

MOUNTING PARTS

L.H.

1шт.

33

376470A1

MOUNTING PARTS

R.H.

1шт.

37

87251303

SHOE (ASSY)

L.H., optional

1шт.

38

87251304

SHOE (ASSY)

R.H., optional

1шт.

39

87226683

MOUNTING PARTS

2шт.

40

00601531

BOLT

2шт.

41

00605997

LOCK NUT

2шт.

42

87226686

BUCKET TOOTH POINT

2шт.

43

00601541

BOLT

2шт.

44

00606001

LOCK NUT

2шт.

45

87256901

MOUNTING PARTS

CROPDIVIDER, L.H., vine knife

1шт.

46

87256902

MOUNTING PARTS

CROPDVIDER, R.H., vine knife

1шт.

47

87229395

PLATE

MOUNT vine knife

2шт.

48

87214899

BLADE

2шт.

49

87229401

BLADE

2шт.

50

87229398

CLAMP

2шт.

51

FA112045

BOLT

12шт.

52

NC112000

NUT

12шт.

53

NC110000

NUT

8шт.

54

WA100000

WASHER

8шт.

55

FA112035

BOLT

12шт.
