(B13[01]) - HYDRAULIC CIRCUIT {CABIN TILT}

Запчасти Case IH 7700 (B13[01]) - HYDRAULIC CIRCUIT {CABIN TILT} Hydraulic Components & Circuits

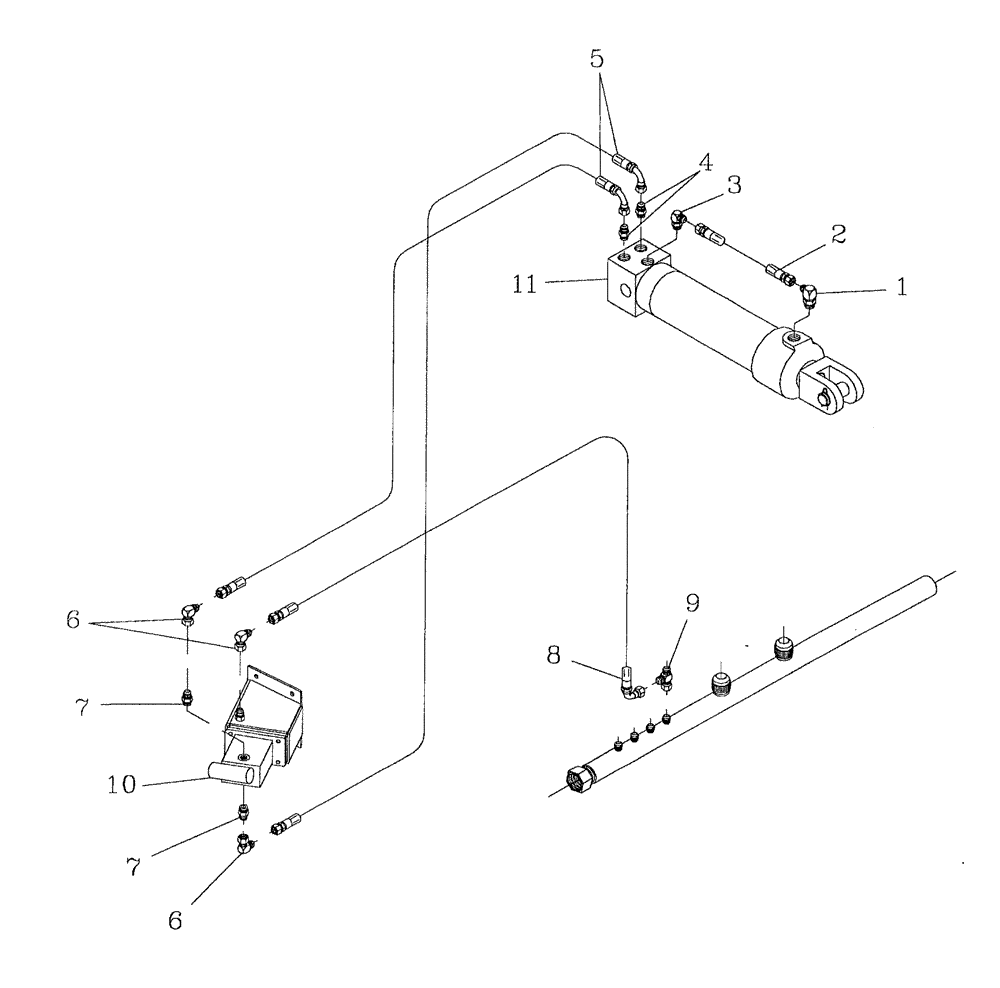

Схема запчастей Case IH 7700 - (B13[01]) - HYDRAULIC CIRCUIT {CABIN TILT} Hydraulic Components & Circuits
10
9
11
6
7
3
6
4
5
1
8
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400239

ELBOW

1шт.

2

86315450

HOSE

HOSE

1шт.

3

00405503

HYD CONNECTOR

elbow

1шт.

4

00404764

HYD CONNECTOR

nipple

2шт.

5

87250096

HOSE

2шт.

6

00402879

HYD CONNECTOR

elbow

3шт.

7

00404763

HYD CONNECTOR

nipple

2шт.

8

86302756

HOSE ASSY.

1шт.

9

00404677

TEE

1шт.

10

HAND PUMP

1шт.

Refer Figure B04.11

1шт.

11

HYDRAULIC CYLINDER

1шт.

Refer Figure B02.15

1шт.

Выбрано товаров: 13
