(B12[04]) - HYDRAULIC CIRCUIT {FAIL SAFE BRAKE}

Запчасти Case IH 7700 (B12[04]) - HYDRAULIC CIRCUIT {FAIL SAFE BRAKE} Hydraulic Components & Circuits

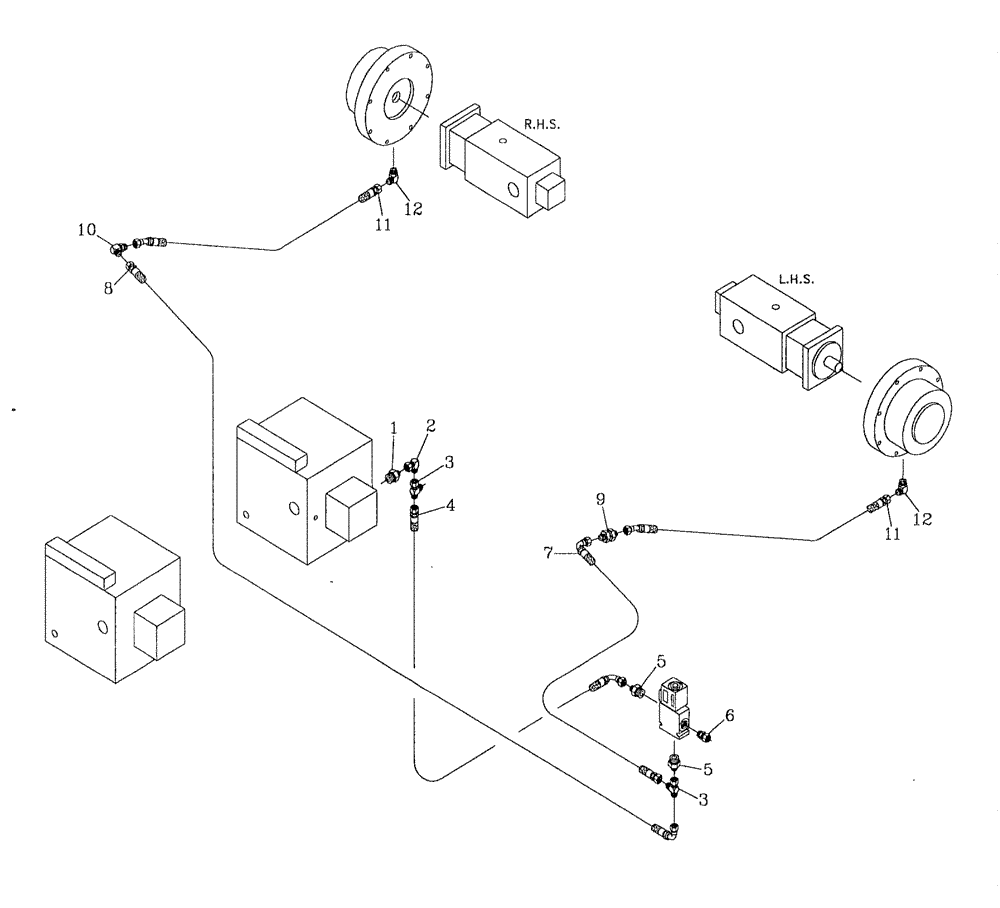

Схема запчастей Case IH 7700 - (B12[04]) - HYDRAULIC CIRCUIT {FAIL SAFE BRAKE} Hydraulic Components & Circuits
11
9
2
11
5
5
12
8
1
12
3
4
3
6
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400074

HYD CONNECTOR

nipple

1шт.

2

00402879

HYD CONNECTOR

elbow

1шт.

3

00404677

TEE

2шт.

4

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

5

00400224

HYD CONNECTOR

nipple

2шт.

6

00409421

HYD CONNECTOR

ADAPTOR

1шт.

7

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

1шт.

8

86306167

HOSE,6.35mm ID x 1590mm L, SAE 100R17

HOSE

1шт.

9

00400070

HYD CONNECTOR

nipple

1шт.

10

00404781

HYD CONNECTOR

elbow

1шт.

11

87256266

HOSE,6.35mm ID x 3020mm L, SAE 100R17

HOSE

2шт.

12

00405242

HYD CONNECTOR

elbow

2шт.
