(B10[03]) - HYDRAULIC CIRCUIT {ELEVATOR LIFT}

Запчасти Case IH 7700 (B10[03]) - HYDRAULIC CIRCUIT {ELEVATOR LIFT} Hydraulic Components & Circuits

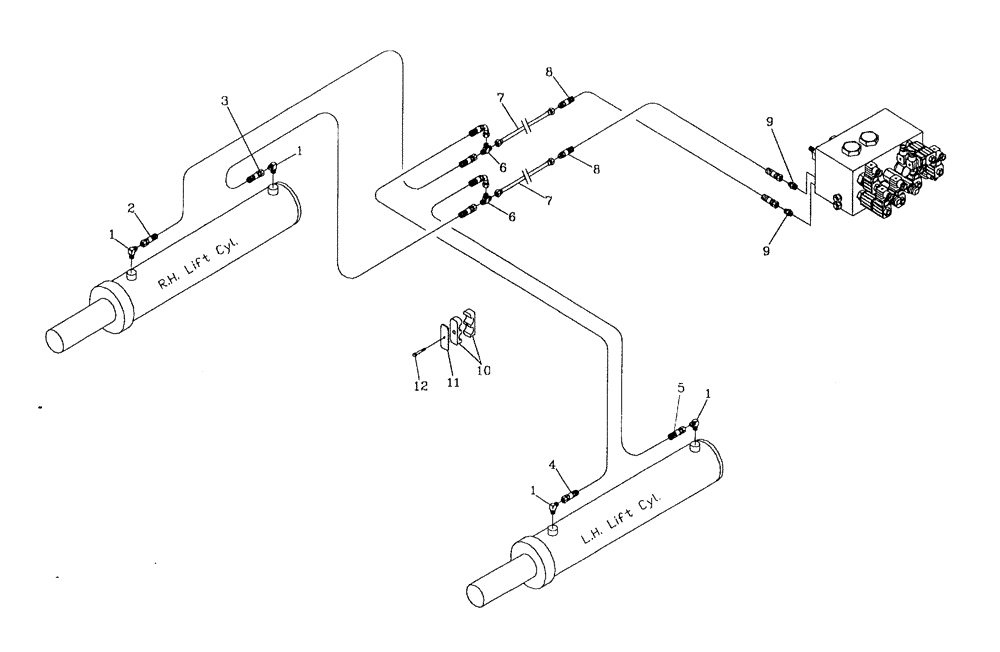

Схема запчастей Case IH 7700 - (B10[03]) - HYDRAULIC CIRCUIT {ELEVATOR LIFT} Hydraulic Components & Circuits
4
1
7
1
3
6
12
10
9
6
8
8
9
1
7
11
2
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400189

HYD CONNECTOR

ELBOW

4шт.

2

87222449

HOSE ASSY.

standard/ extended elevator

1шт.

2

82721300

HOSE,6.35mm ID x 1920mm L, SAE 100R17

HOSE extended elevator + 250

1шт.

3

87237582

HOSE ASSY.

standard/ extended elevator

1шт.

3

87235847

HOSE,6.35mm ID x 920mm L, SAE 100R17

HOSE extended elevator + 250

1шт.

4

82725000

HOSE ASSY.,6.35mm ID x 2720mm L, SAE 100R17

standard/ extended elevator

1шт.

4

86837700

HOSE,6.35mm ID x 3020mm L, SAE 100R17

HOSE extended elevator + 250

1шт.

5

87219146

HOSE,6.35mm ID x 2150mm L, SAE 100R17

HOSE standard/ extended elevator

1шт.

5

82731200

HOSE,6.35mm ID x 2550mm L, SAE 100R17

HOSE extended elevator + 250

1шт.

6

00400207

TEE

2шт.

7

87247176

TUBE,9.50 mm ID x 6.30 mm OD x 850 mm L

TUBE

2шт.

8

87255997

HOSE

2шт.

9

00400223

HYD CONNECTOR

NIPPLE

2шт.

10

00408516

CLAMP

2шт.

11

00408517

COVER PLATE

2шт.

12

FA106035

BOLT

2шт.
