(B09[04]) - HYDRAULIC CIRCUIT {STANDARD TOPPER WITHOUT SIDETRIM}

Запчасти Case IH 7700 (B09[04]) - HYDRAULIC CIRCUIT {STANDARD TOPPER WITHOUT SIDETRIM} Hydraulic Components & Circuits

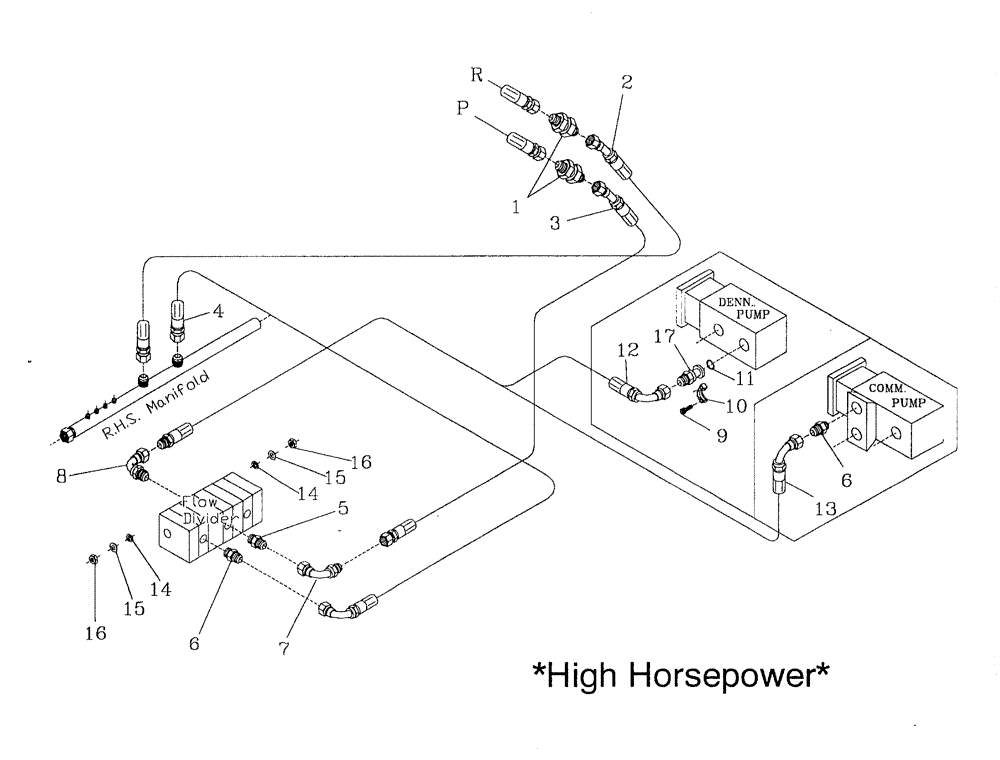

Схема запчастей Case IH 7700 - (B09[04]) - HYDRAULIC CIRCUIT {STANDARD TOPPER WITHOUT SIDETRIM} Hydraulic Components & Circuits
10
12
11
17
14
15
8
16
2
3
1
6
7
15
5
9
13
16
6
14
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

HOSE

1шт.

3

82720600

HOSE,25.4mm ID x 1170mm L, SAE 100R17

HOSE

1шт.

4

87240576

HOSE

1шт.

5

00400232

HYD CONNECTOR

NIPPLE

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

2шт.

7

00403944

HYD CONNECTOR

BEND

1шт.

8

00409889

HYD CONNECTOR

BEND

1шт.

9

00604462

SCREW

4шт.

10

00400151

SPECIAL CLAMP

1шт.

11

00100024

O-RING

1шт.

12

87254005

HOSE ASSY.

1шт.

13

87252510

HOSE ASSY.

1шт.

14

00605811

WASHER

4шт.

15

00605831

WASHER

4шт.

16

00605798

NUT

4шт.

17

00409602

HYD CONNECTOR

ADAPTOR

1шт.
