(B08[05]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 12" CHOPPER}

Запчасти Case IH 7700 (B08[05]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 12" CHOPPER} Hydraulic Components & Circuits

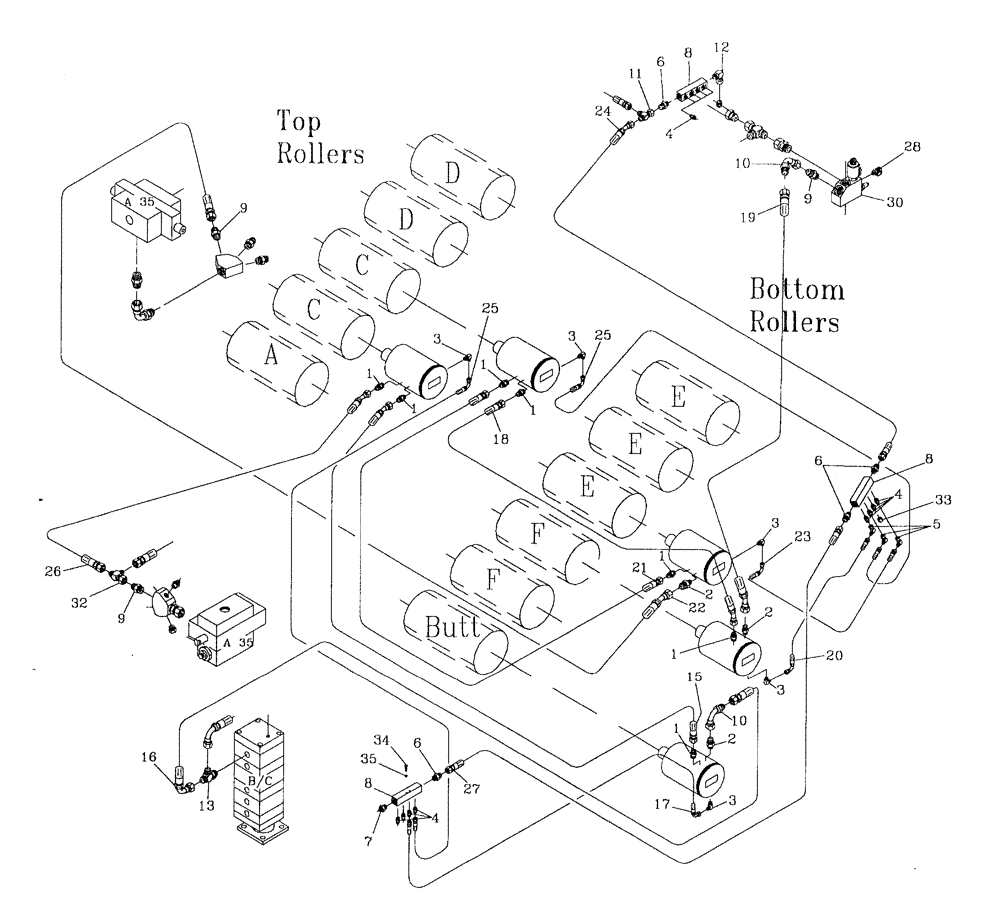

Схема запчастей Case IH 7700 - (B08[05]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 12" CHOPPER} Hydraulic Components & Circuits
6
1
28
9
11
23
16
2
10
8
9
5
32
24
8
1
7
22
1
17
3
1
15
33
6
3
30
25
9
18
4
12
13
1
3
3
2
25
4
10
6
21
20
2
27
4
3
1
1
26
19
8
35
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

7шт.

2

00400229

HYD CONNECTOR

NIPPLE

3шт.

3

00405242

HYD CONNECTOR

ELBOW

5шт.

4

00400223

HYD CONNECTOR

NIPPLE

12шт.

5

00402879

HYD CONNECTOR

ELBOW

3шт.

6

00400226

HYD CONNECTOR

NIPPLE

4шт.

7

00400224

HYD CONNECTOR

NIPPLE

1шт.

8

00409953

RETURN PIPE

MANIFOLD

3шт.

9

00400231

HYD CONNECTOR

NIPPLE

3шт.

10

00407045

HYD CONNECTOR

BEND

2шт.

11

00404679

TEE

1шт.

12

00409957

ELBOW

ELBOW

1шт.

13

00402106

TEE

TEE

1шт.

15

86310712

HOSE ASSY.

1шт.

16

82727600

HOSE

1шт.

17

82702100

HOSE ASSY.

1шт.

18

86308392

HOSE ASSY.

1шт.

19

87032300

HOSE ASSY.

1шт.

20

86327600

HOSE ASSY.

1шт.

21

87242175

HOSE,12.7mm ID x 720mm L, SAE 100R17

1шт.

22

87236502

HOSE ASSY.

1шт.

23

87231900

HOSE ASSY.

HOSE

1шт.

24

86315170

HOSE ASSY.

1шт.

25

86302756

HOSE ASSY.

2шт.

26

87247531

HOSE ASSY.

1шт.

27

87236446

FUEL HOSE,12.50 mm ID x 1160.00 mm , SAE 100R6

1шт.

28

00405498

SCREW ON COUPLING

TEST POINT

1шт.

30

HYDRAULIC SOLENOID VALVE

1шт.

Refer Figure B05.15

1шт.

32

87217877

TEE

1шт.

33

00400143

HYD CONNECTOR

NUT cap

1шт.

34

FA106020

BOLT

4шт.

35

WB060000

SPRING WASHER

4шт.
