(B07[04]) - HYDRAULIC CIRCUIT {BASECUTTER} {DENISON}

Запчасти Case IH 7700 (B07[04]) - HYDRAULIC CIRCUIT {BASECUTTER} {DENISON} Hydraulic Components & Circuits

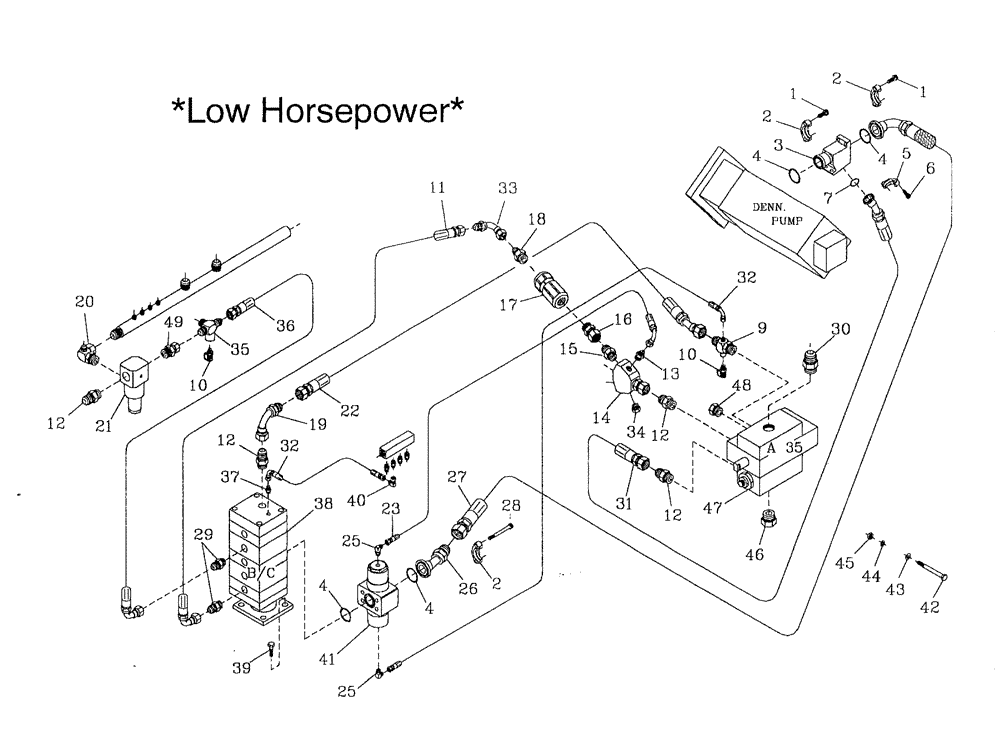

Схема запчастей Case IH 7700 - (B07[04]) - HYDRAULIC CIRCUIT {BASECUTTER} {DENISON} Hydraulic Components & Circuits
49
40
4
1
26
2
39
48
25
28
33
35
29
6
37
42
4
45
19
3
38
25
34
14
36
17
10
23
2
32
41
12
11
13
43
30
20
16
12
18
4
44
1
5
22
31
10
32
2
9
21
7
4
46
47
15
12
12
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00604498

SCREW

8шт.

2

00400266

SPECIAL CLAMP

3шт.

3

87251520

JUNCTION BLOCK

ADAPTOR

1шт.

4

00100026

O-RING

4шт.

5

00400151

SPECIAL CLAMP

1шт.

6

00604461

SCREW

4шт.

7

00100024

O-RING

1шт.

9

00408641

TEE

1шт.

10

00405498

SCREW ON COUPLING

TEST POINT

2шт.

11

86311426

HOSE ASSY.

1шт.

12

00400234

HYD CONNECTOR

NIPPLE

4шт.

13

00400073

HYD CONNECTOR

NIPPLE

1шт.

14

87247876

ADAPTER

Y BLOCK

1шт.

15

00400232

HYD CONNECTOR

NIPPLE

1шт.

16

00409230

HYD CONNECTOR

ADAPTOR

1шт.

17

VALVE hydraulic check, 1"

1шт.

Refer Figure B05.19

1шт.

18

00404090

HYD CONNECTOR

NIPPLE

1шт.

19

00403944

HYD CONNECTOR

BEND

1шт.

20

86310816

HYD CONNECTOR

ELBOW

1шт.

21

VALVE hydraulic relief

1шт.

Refer Figure B05.21

1шт.

22

87256022

HOSE

1шт.

23

87235740

HOSE

1шт.

25

00405242

HYD CONNECTOR

ELBOW

2шт.

26

00409950

ADAPTER

1шт.

27

398246A1

HOSE

1шт.

28

00608212

BOLT

SCREW

4шт.

29

00400231

HYD CONNECTOR

NIPPLE

2шт.

30

00400237

HYD CONNECTOR

NIPPLE

1шт.

31

395844A1

HOSE

1шт.

32

86310227

HOSE ASSY.

2шт.

33

00407045

HYD CONNECTOR

BEND

1шт.

34

00400256

PLUG

PLUG

1шт.

35

00410248

TEE

1шт.

36

87218997

HOSE ASSY.

HOSE

1шт.

37

00400223

HYD CONNECTOR

NIPPLE

1шт.

38

HYDRAULIC MOTOR

1шт.

Refer Figure B03.16

1шт.

39

FM112035

BOLT

4шт.

40

00402879

HYD CONNECTOR

ELBOW

1шт.

41

VALVE hydraulic shuttle

1шт.

Refer Figure B05.18

1шт.

42

00601558

BOLT

3шт.

43

00605810

WASHER

3шт.

44

00605829

WASHER

3шт.

45

00605797

NUT

3шт.

46

00407385

PLUG

1шт.

47

HYDRAULIC VALVE manual

1шт.

Refer Figure B05.05

1шт.

47

HYDRAULIC VALVE electric

1шт.

Refer Figure B05.07

1шт.

48

00400258

HYD CONNECTOR

PLUG

1шт.

49

00410246

HYD CONNECTOR

ADAPTOR

1шт.
