(B06[04]) - HYDRAULIC SUCTION LINES DENISON

Запчасти Case IH 7700 (B06[04]) - HYDRAULIC SUCTION LINES DENISON Hydraulic Components & Circuits

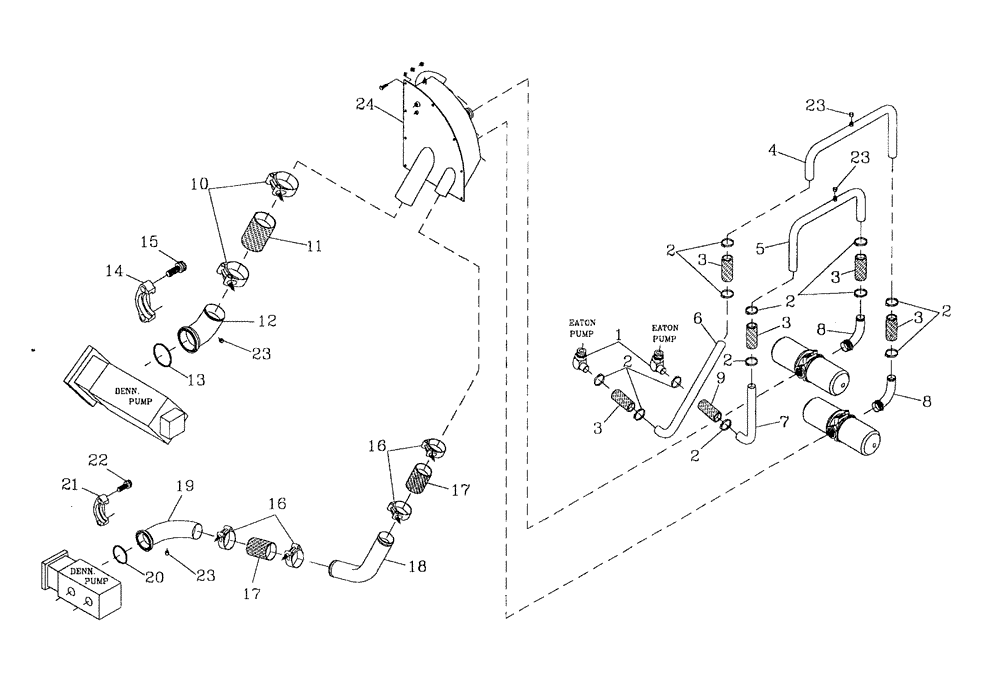

Схема запчастей Case IH 7700 - (B06[04]) - HYDRAULIC SUCTION LINES DENISON Hydraulic Components & Circuits
22
15
2
2
23
3
2
8
8
17
17
4
23
13
20
7
5
3
3
2
10
21
12
9
16
23
2
3
14
11
3
6
24
19
23
2
18
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00409553

HYD CONNECTOR

ELBOW

1шт.

2

00181182

HOSE CLAMP

12шт.

3

87222587

HOSE,38.10 mm ID x 130.00 mm

5шт.

4

87256532

TUBE

1шт.

5

87256534

TUBE

1шт.

6

87256538

TUBE,38.10 mm OD x 435 mm L

1шт.

7

379118A1

TUBE,200, 30 mm Length

1шт.

8

87247662

TUBE,1.50" OD

2шт.

9

83123200

HOSE

1шт.

10

00182147

HOSE CLAMP

2шт.

11

378026A1

HOSE,101.60 mm ID x 150.00 mm

1шт.

12

87256456

TUBE

1шт.

13

00100123

O-RING

1шт.

14

00410302

CLAMP

1шт.

15

00604581

SCREW

SCREW

4шт.

16

00135785

HOSE CLAMP

4шт.

17

86475900

HOSE,76.20 mm ID x 110.00 mm, SAE J20

2шт.

18

379125A1

TUBE,210, 60 mm Length

1шт.

19

87227235

ADAPTER

TUBE

1шт.

20

00408918

O-RING

1шт.

21

00408917

SPECIAL CLAMP

1шт.

22

00604580

CAPSCREW

4шт.

23

00400143

HYD CONNECTOR

NUT cap

4шт.

24

378106A1

TANK

MANIFOLD

1шт.
