(B02[08]) - HYDRAULIC CYLINDER {ELEVATOR SLEW}

Запчасти Case IH 7700 (B02[08]) - HYDRAULIC CYLINDER {ELEVATOR SLEW} Hydraulic Components & Circuits

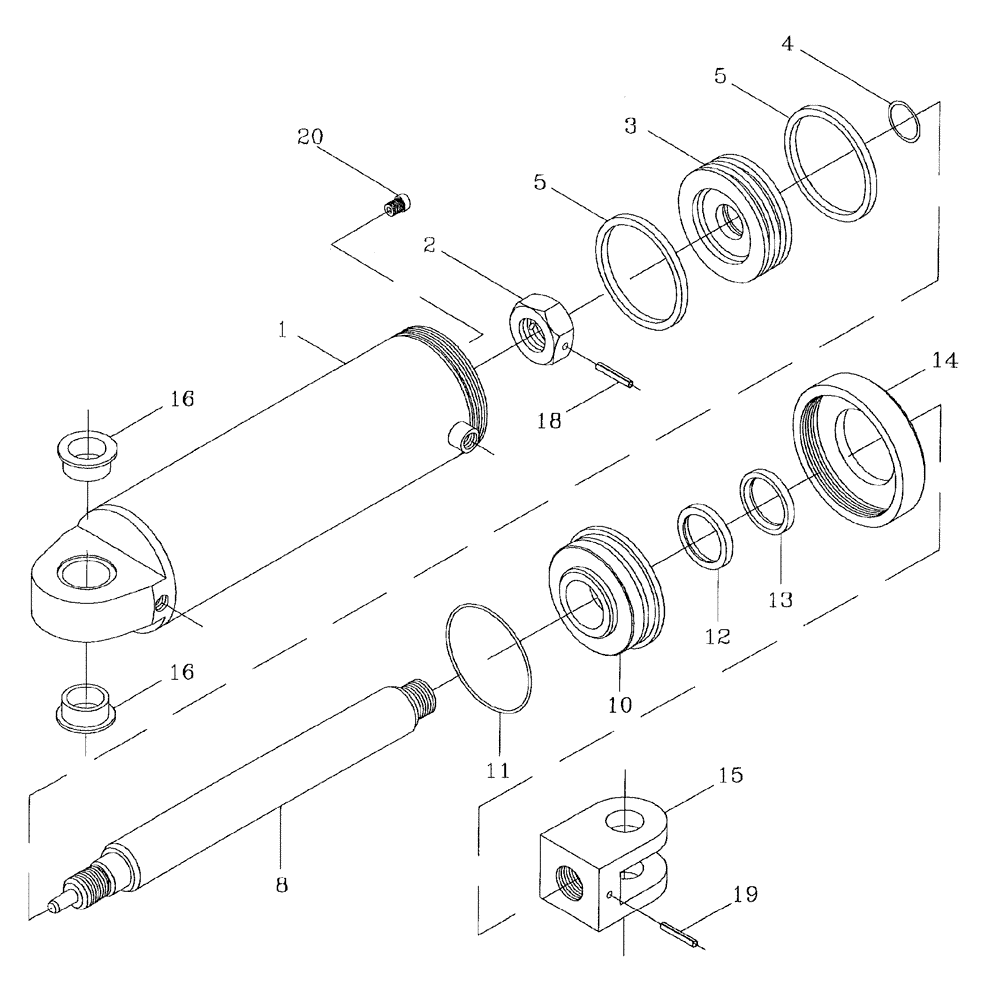

Схема запчастей Case IH 7700 - (B02[08]) - HYDRAULIC CYLINDER {ELEVATOR SLEW} Hydraulic Components & Circuits
10
3
14
16
18
13
2
5
19
5
4
8
1
15
12
16
11
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87245046

CYLINDER,101.6mm Bore Dia

BARREL

1шт.

2

00603124

NUT

1шт.

3

87220063

PISTON

1шт.

4

00100023

O-RING

1шт.

5

00100721

WIPER SEAL

2шт.

8

87245073

CYLINDER

SHAFT (Up to and including Serial # 9084)

1шт.

8

87256475

SHAFT

SHAFT (Serial # 9085 and onwards)

1шт.

10

87220061

HEAD

1шт.

11

00100118

O-RING

1шт.

12

00100711

WIPER SEAL

1шт.

13

00100722

WIPER SEAL

WIPER

1шт.

14

87220060

NUT

1шт.

15

87220064

CLEVIS

1шт.

16

87220065

BUSHING

2шт.

18

00606410

PIN

roll

1шт.

19

00607377

PIN

roll

1шт.

20

00400608

CHECK VALVE

1шт.

21

87221599

SEAL KIT

1шт.

22

87245044

CYLINDER ASSY.

(Up to and including Serial #9084)

2шт.

22

87256476

HYDRAULIC CYLINDER,44.45mm Rod, 284mm Stroke

(Serial #9085 and onwards)

2шт.
