(B02[02]) - HYDRAULIC CYLINDER {CROPDIVIDER LIFT ARMS}

Запчасти Case IH 7700 (B02[02]) - HYDRAULIC CYLINDER {CROPDIVIDER LIFT ARMS} Hydraulic Components & Circuits

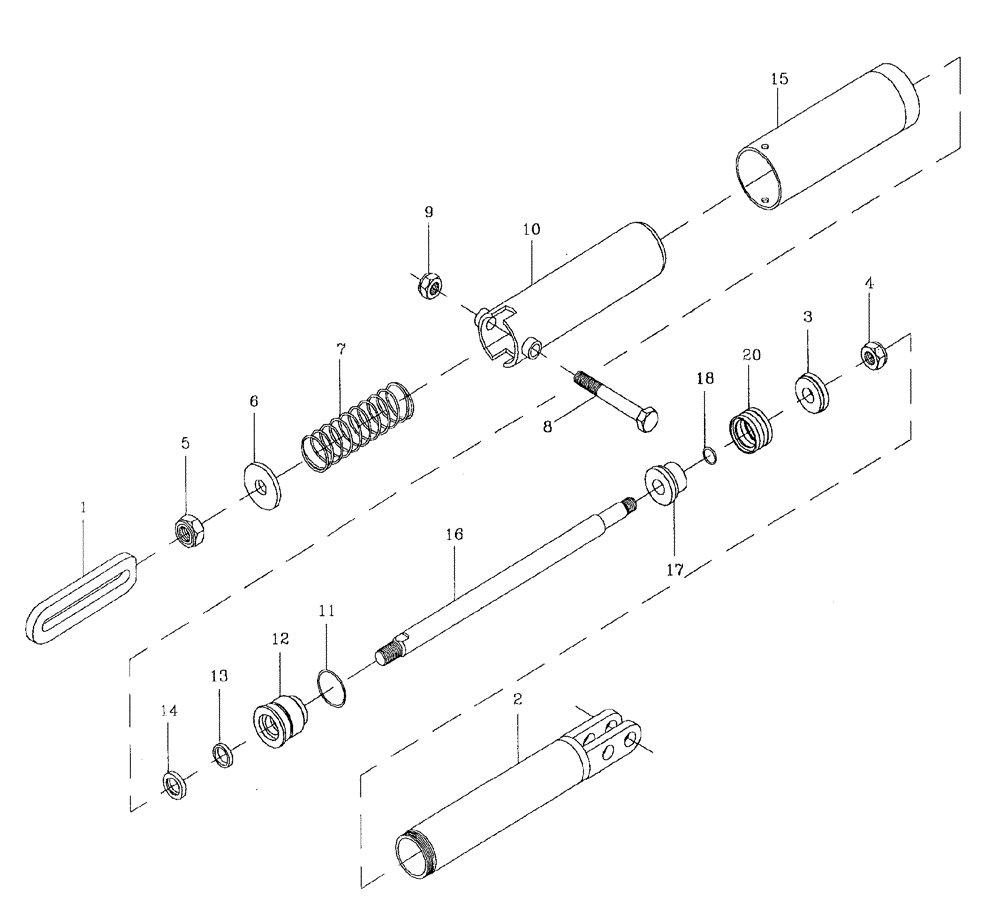

Схема запчастей Case IH 7700 - (B02[02]) - HYDRAULIC CYLINDER {CROPDIVIDER LIFT ARMS} Hydraulic Components & Circuits
18
6
10
16
2
14
4
15
8
9
11
13
7
17
1
3
12
20
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254262

PLATE

TONGUE

1шт.

2

87235045

CYLINDER,65mm Bore Dia

BARREL

1шт.

3

86787900

PISTON

RETAINER

1шт.

4

00606612

NUT

1шт.

5

00606020

LOCK NUT

1шт.

6

87239942

WASHER,25.5mm ID x 76.2mm OD x 8mm Thk

1шт.

7

87239933

SPRING

1шт.

8

FM120150

BOLT

1шт.

9

NC120000

NUT

1шт.

10

87239934

SPRING

TUBE

1шт.

11

00100106

O-RING

1шт.

12

87214803

CYLINDER HEAD

GLAND

1шт.

13

00100758

OIL SEAL

1шт.

14

00100675

SEAL

WIPER

1шт.

15

87239938

GLAND

NUT [welded assembly]

1шт.

16

87240097

SHAFT

ROD

1шт.

17

86787800

PISTON

1шт.

18

00100019

O-RING

1шт.

20

00100716

OIL SEAL

1шт.

21

87214805

SEAL KIT

1шт.

22

87254261

CYLINDER ASSY.,Double Acting, 31.75mm Rod, 128mm Stroke

2шт.
