(C06[06]) - GEARBOX {M11} {COMMERCIAL}

Запчасти Case IH 7700 (C06[06]) - GEARBOX {M11} {COMMERCIAL} Engine & Engine Attachments

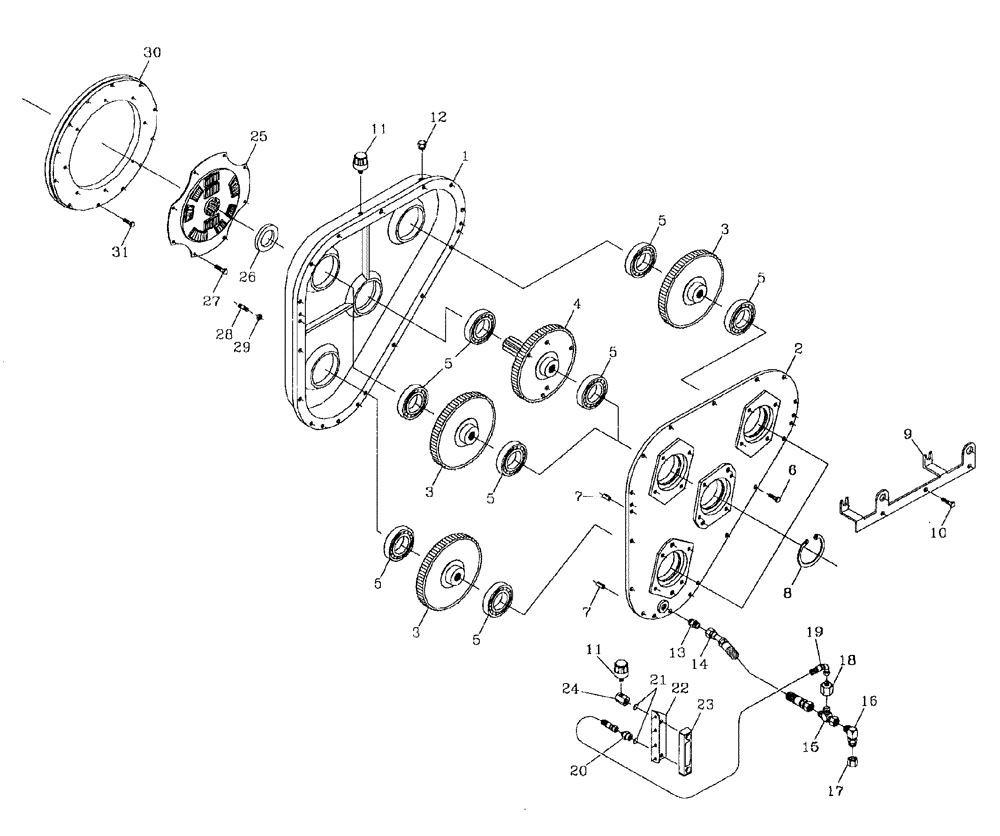

Схема запчастей Case IH 7700 - (C06[06]) - GEARBOX {M11} {COMMERCIAL} Engine & Engine Attachments
10
5
28
20
21
12
7
23
24
5
3
5
22
3
6
18
1
5
13
7
19
15
26
5
16
17
2
11
4
11
30
5
31
9
3
25
8
29
14
5
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87237513

GEARBOX

1шт.

2

87251563

COVER ASSY

1шт.

3

87232772

DRIVEN GEAR

[65 tooth]

3шт.

4

87252422

DRIVING GEAR

[76 tooth]

1шт.

5

00140224

BALL BEARING

8шт.

6

00601501

BOLT

12шт.

7

00605682

PIN

DOWEL

3шт.

8

CI110000

CIRCLIP

4шт.

9

87252364

ANCHOR

cable

1шт.

10

00601511

BOLT

3шт.

11

00407924

FILLER CAP

BREATHER

2шт.

12

00400106

HYD CONNECTOR

PLUG

1шт.

13

00400226

HYD CONNECTOR

NIPPLE

1шт.

14

87216420

HOSE ASSY.

HOSE

1шт.

15

00404679

TEE

1шт.

16

00409554

HYD CONNECTOR

ELBOW

1шт.

17

00400144

HYD CONNECTOR

CAP

1шт.

18

00404798

HYD CONNECTOR

ADAPTOR

1шт.

19

87229429

HOSE

1шт.

20

87242103

ADAPTER,9/16" - 18

1шт.

21

00100010

O-RING

2шт.

22

87249634

MOUNTING PARTS

1шт.

23

00101646

LEVEL GAUGE CONTROL

1шт.

24

87243672

ADAPTER,M12 x 1.75

1шт.

25

00180520

DRIVE PLATE

1шт.

26

00100791

OIL SEAL

1шт.

27

FC110020

SCREW,M10 x 1.5 x 20mm

8шт.

28

87241858

STUD

12шт.

29

00605796

NUT

12шт.

30

87230177

ADAPTER

1шт.

31

00601516

BOLT

BOLT

12шт.

32

87252423

GEARBOX ASSY

1шт.

33

87241867

DRIVE ASSEMBLY

1шт.

34

87252424

GEARBOX and DRIVE ASSEMBLY

1шт.
