(C03[04]) - AIR INLET SCREEN AND EXHAUST

Запчасти Case IH 7700 (C03[04]) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments

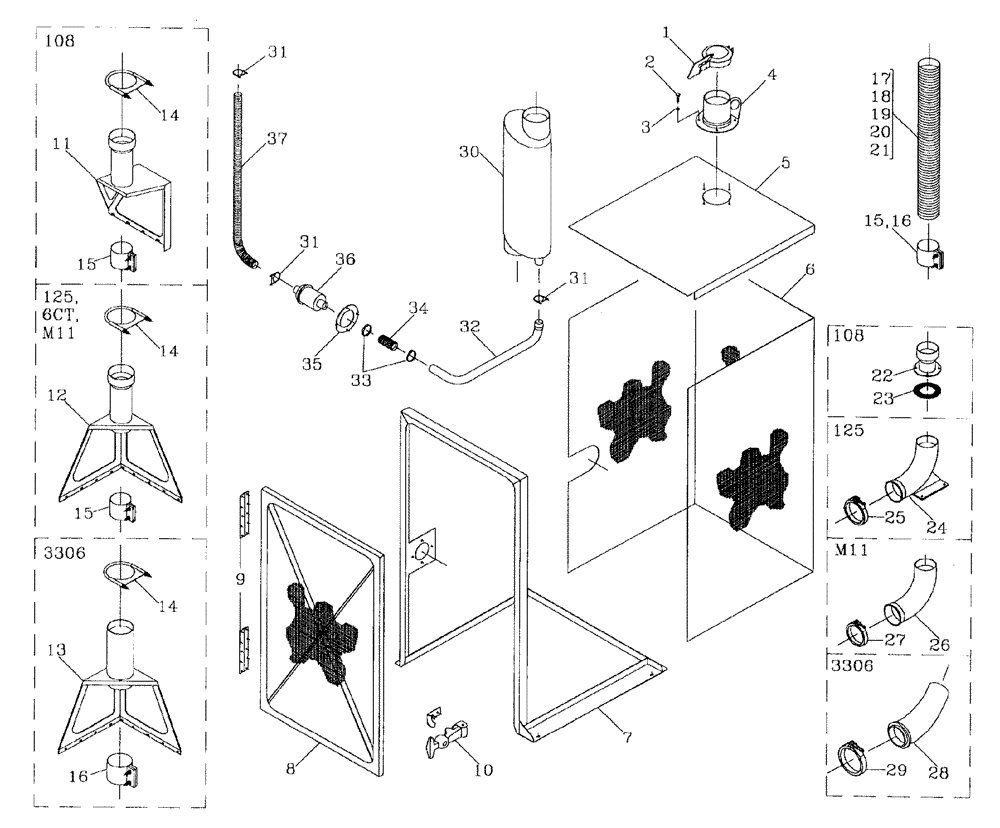

Схема запчастей Case IH 7700 - (C03[04]) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments
17
9
27
31
22
13
26
10
14
2
21
36
4
1
16
8
31
29
30
19
7
35
14
3
34
14
32
12
31
25
11
18
16
28
6
20
15
37
33
24
15
5
23
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00181056

EXHAUST SYSTEM PIPE

CAP

1шт.

2

FA110016

BOLT

4шт.

3

WB100000

WASHER

4шт.

4

87240654

EXTENSION

1шт.

5

87253219

TOP [108]

1шт.

5

87251503

GUARD

TOP [125/6CT/ M11/3306]

1шт.

6

87251506

MESH

1шт.

7

87242074

FRAME ASSY

BASE

1шт.

8

87240662

DOOR ASSY.

1шт.

9

87240652

HINGE

2шт.

10

00139549

LATCH

2шт.

11

87253244

BRACKET

MOUNT [108]

1шт.

12

87251517

BRACKET

MOUNT [125/6CT/ M11]

1шт.

13

87251691

MOUNTING PARTS

MOUNT [3306]

1шт.

14

00180345

CLAMP

CLAMP

1шт.

15

00181118

CLAMP

[108/125/ 6CT/M11]

2шт.

16

00181150

CLAMP

[3306]

2шт.

17

87242250

EXHAUST SYSTEM PIPE

TUBE flex [108]

1шт.

18

87242237

EXHAUST SYSTEM PIPE

TUBE flex [125]

1шт.

19

87244045

EXHAUST SYSTEM PIPE

TUBE flex [6CT]

1шт.

20

87242249

EXHAUST SYSTEM PIPE

TUBE flex [M11]

1шт.

21

87242539

EXHAUST SYSTEM PIPE

TUBE flex [3306]

1шт.

22

87242226

ADAPTER

[108]

1шт.

23

87213333

GASKET

[108]

1шт.

24

87242231

TUBE

ADAPTOR [125]

1шт.

25

00181161

CLAMP

[125]

1шт.

26

00180560

HYD CONNECTOR

ADAPTOR [M11]

1шт.

27

00181711

CLAMP

[M11]

1шт.

28

87242641

EXHAUST SYSTEM PIPE

ADAPTOR [3306]

1шт.

29

00181710

CLAMP

[3306]

1шт.

30

00181978

MUFFLER

1шт.

31

00180344

MUFFLER

CLAMP

3шт.

32

87251518

TUBE,38.10 mm ID

1шт.

33

00181182

HOSE CLAMP

2шт.

34

87235399

HOSE,38.10 mm ID x 100.00 mm

1шт.

35

87251505

FLANGE

FLANGE

1шт.

36

00181996

CHECK VALVE

1шт.

37

87251756

TUBE

flex

1шт.
