(C03[02]) - AIR CLEANER {108/C6T}

Запчасти Case IH 7700 (C03[02]) - AIR CLEANER {108/C6T} Engine & Engine Attachments

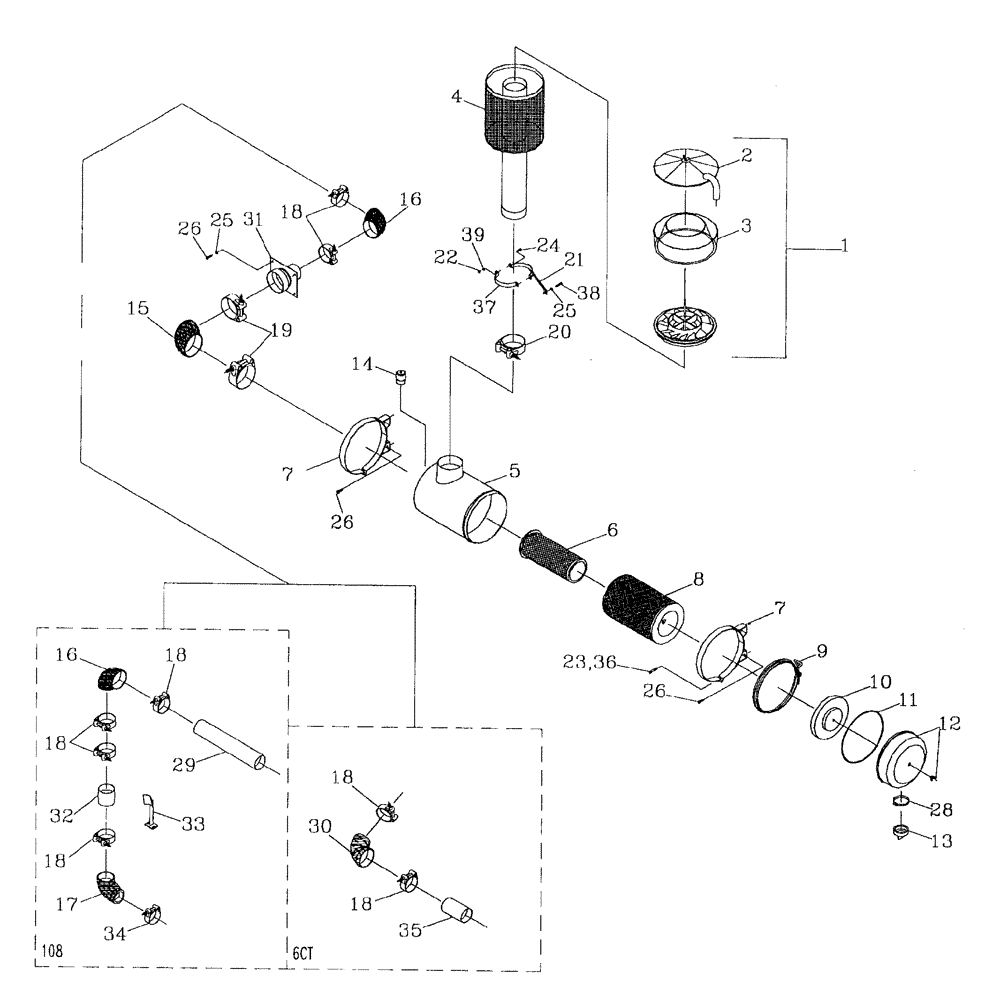

Схема запчастей Case IH 7700 - (C03[02]) - AIR CLEANER {108/C6T} Engine & Engine Attachments
13
39
37
36
18
16
9
22
1
4
32
33
28
26
11
26
35
25
18
2
5
26
17
12
31
24
34
8
14
3
18
7
18
18
29
16
10
30
21
23
15
20
7
6
38
25
19
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00133299

AIR PRE-CLEANER ASSY

1шт.

2

87251493

TUBE

1шт.

3

00135975

BOWL

1шт.

4

87236757

PRECLEANER

SCREENER

1шт.

5

00131542

AIR CLEANER

ELEMENT and BODY

1шт.

6

00131531

AIR FILTER

ELEMENT

1шт.

7

00131535

BRAKE BAND

BAND mount

2шт.

8

00131530

AIR FILTER

ELEMENT

1шт.

9

00136033

CLAMP

1шт.

10

00136034

BAFFLE ASSY.

1шт.

11

00136032

O-RING

1шт.

12

00136035

CUP

1шт.

12

00181171

WING NUT

1шт.

13

00131232

VALVE

1шт.

14

00132790

INDICATOR

1шт.

15

00132581

ELBOW

1шт.

16

00132538

ELBOW

1шт.

17

87221205

ELBOW

1шт.

18

00607783

HOSE CLAMP

1шт.

19

00607785

HOSE CLAMP

2шт.

20

00134954

HOSE CLAMP

1шт.

21

87255486

SUPPORT

1шт.

22

NC108000

NUT

1шт.

23

NC110000

NUT

2шт.

24

FA108025

BOLT

1шт.

25

WB100000

WASHER

5шт.

26

FM110020

BOLT

9шт.

27

FM110040

BOLT

2шт.

28

00152132

HOSE CLAMP

1шт.

29

87221197

TUBE

PIPE

1шт.

30

00139784

ELBOW

1шт.

31

87233493

PIPE FITTING

ADAPTOR

1шт.

32

87221198

TUBE

PIPE

1шт.

33

87221199

SUPPORT

BRACKET

1шт.

34

00135785

HOSE CLAMP

1шт.

35

87220229

AIR INTAKE TUBE,101.60 mm OD x 170 mm L

PIPE

1шт.

36

FC110050

SCREW,M10 x 1.5 x 50mm

2шт.

37

87255708

PIPE CLAMP

1шт.

38

FA110025

BOLT

2шт.

39

WB080000

WASHER

2шт.
