(A13[02]) - AIR CONDITIONER CONDENSOR

Запчасти Case IH 7700 (A13[02]) - AIR CONDITIONER CONDENSOR Mainframe & Functioning Components

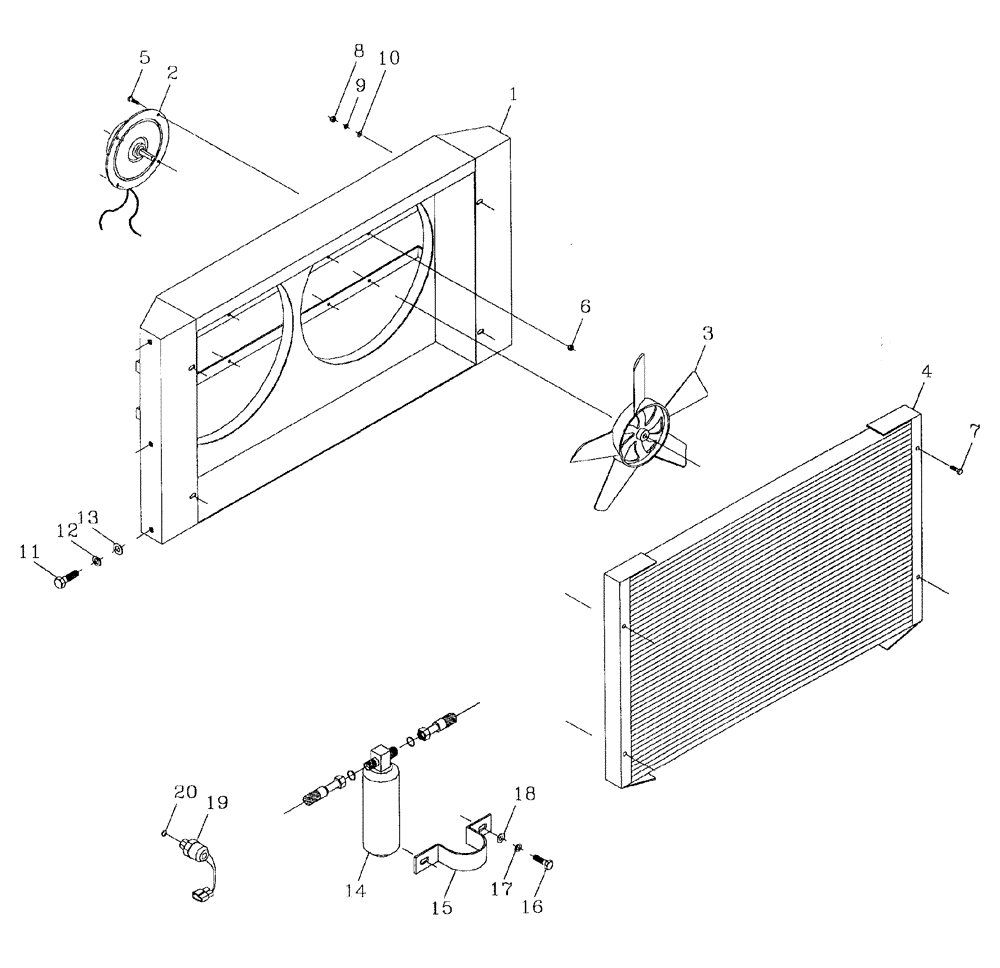

Схема запчастей Case IH 7700 - (A13[02]) - AIR CONDITIONER CONDENSOR Mainframe & Functioning Components
11
16
3
20
6
7
8
10
5
4
14
2
1
15
13
17
18
19
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87242187

SHROUD ASSY.

1шт.

2

00137152

ELECTRIC MOTOR

2шт.

3

00137153

ROTOR ASSY.

FAN

2шт.

4

87234862

CONDENSER

1шт.

5

FB105020

SCREW,Set, Hex, M5 x 20mm

8шт.

6

NC105000

NUT

8шт.

7

FA108016

BOLT

4шт.

8

NA108000

NUT

4шт.

9

WB080000

WASHER

4шт.

10

WA080000

WASHER

4шт.

11

FA110025

BOLT

4шт.

12

WB100000

WASHER

4шт.

13

WA100000

WASHER

4шт.

14

00180726

RECEIVER-DRYER

1шт.

15

87235223

CLAMP

1шт.

16

FA108020

BOLT

2шт.

17

WB080000

WASHER

2шт.

18

WA080000

WASHER

2шт.

19

00181084

SWITCH

1шт.

20

00181114

O-RING

1шт.
