(C02[07]) - WATER RADIATOR {M11-250}

Запчасти Case IH 7700 (C02[07]) - WATER RADIATOR {M11-250} Engine & Engine Attachments

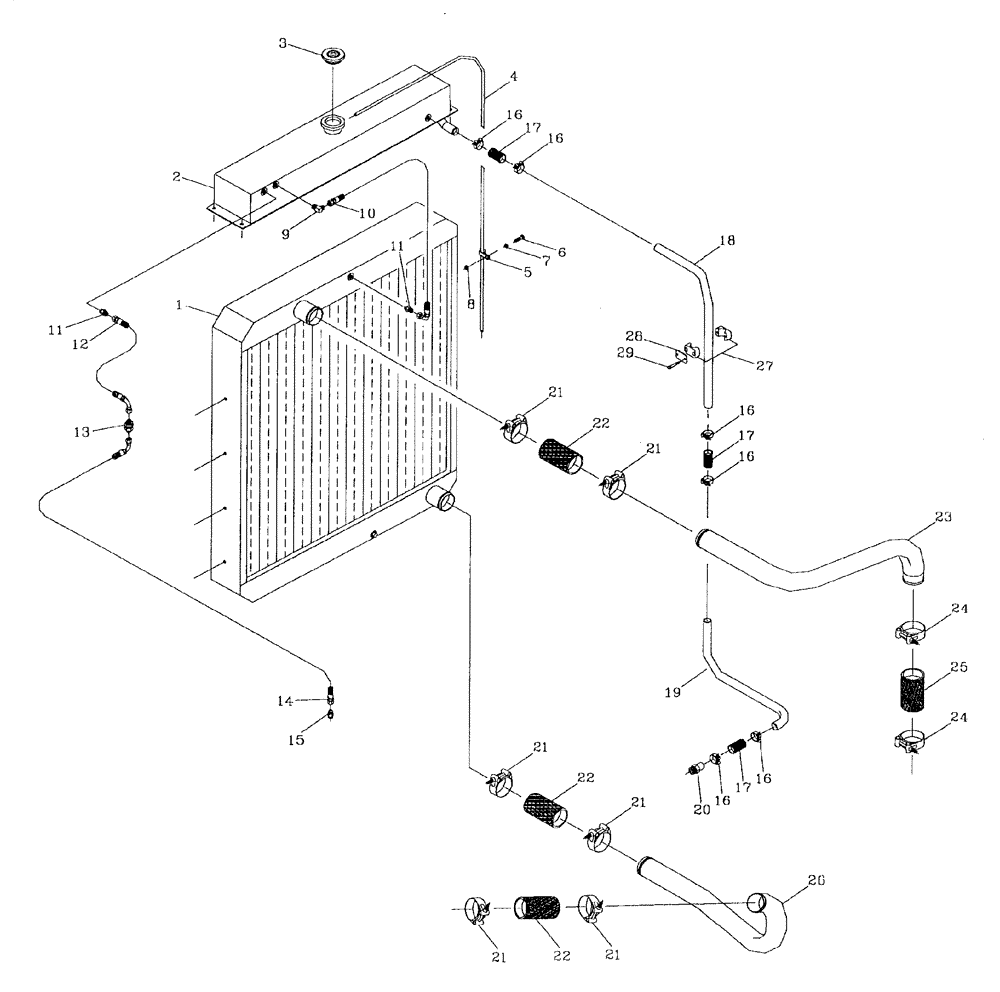

Схема запчастей Case IH 7700 - (C02[07]) - WATER RADIATOR {M11-250} Engine & Engine Attachments
20
16
15
28
1
16
10
21
21
5
21
16
18
16
8
4
9
13
17
21
17
17
27
3
11
24
6
16
19
21
21
14
22
25
12
16
7
11
23
2
29
24
22
22
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00408491

COOLER

RADIATOR

1шт.

2

87233367

COOLER

TANK

1шт.

3

00180923

RADIATOR CAP

1шт.

4

86308718

TUBE

1шт.

5

00134540

CLAMP

CLIP

1шт.

6

FA108025

BOLT

8шт.

7

WB080000

WASHER

8шт.

8

WA080000

WASHER

8шт.

9

00400188

HYD CONNECTOR

ELBOW

1шт.

10

82743000

HOSE

HOSE

1шт.

11

00400162

HYD CONNECTOR

NIPPLE

2шт.

12

87247940

HOSE

1шт.

13

00400070

HYD CONNECTOR

NIPPLE

1шт.

14

86327400

HOSE ASSY.

1шт.

15

00400160

HYD CONNECTOR

NIPPLE

1шт.

16

00152127

HOSE CLAMP

6шт.

17

86311778

HOSE,3.75"

3шт.

18

87249603

VENTILATION PIPE,25.40 mm DIA

TUBE [top]

1шт.

19

87233976

TUBE

[bottom]

1шт.

20

00408538

HYD CONNECTOR

HOSETAIL

1шт.

21

00180629

HOSE CLAMP

4шт.

22

87242726

HOSE,63.50 mm ID x 110.00 mm, SAE J20R1

2шт.

23

87249601

PIPE

[top]

1шт.

24

00180450

CLAMP

2шт.

25

87207700

RADIATOR HOSE

1шт.

26

87249602

FRAME

TUBE [bottom]

1шт.

27

00405070

CLAMP

CLAMP

1шт.

28

FA106045

BOLT

plate

1шт.

29

FA106045

BOLT

2шт.
