(A11[05]) - CABIN CONSOLE [ELECTRIC]

Запчасти Case IH 7700 (A11[05]) - CABIN CONSOLE [ELECTRIC] Mainframe & Functioning Components

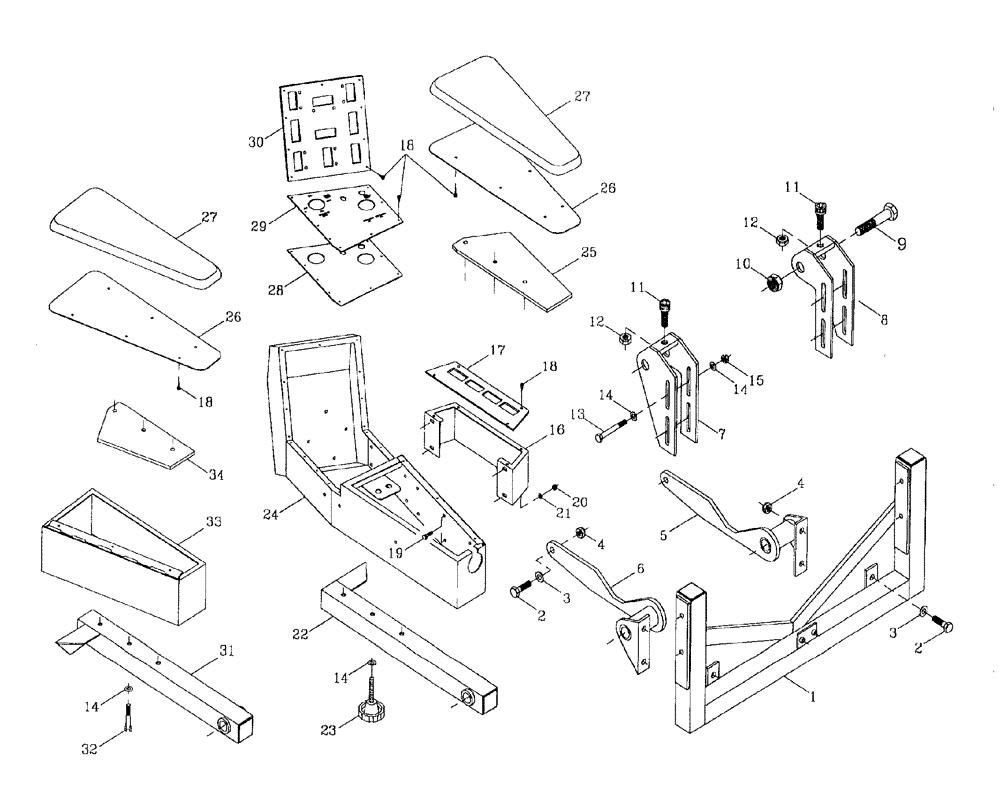

Схема запчастей Case IH 7700 - (A11[05]) - CABIN CONSOLE [ELECTRIC] Mainframe & Functioning Components
14
5
8
32
17
25
22
3
6
14
11
28
23
16
28
15
12
4
14
12
14
24
18
3
26
2
11
30
9
4
29
20
18
27
27
19
21
18
2
1
10
34
31
13
33
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87251957

FRAME ASSY

1шт.

2

FA110025

BOLT

6шт.

3

WA100000

WASHER

6шт.

4

NC110000

NUT

6шт.

5

87251959

BRACKET

MOUNT [RH]

1шт.

6

87251964

MOUNT [LH]

1шт.

7

87239727

MOUNTING PARTS

PIVOT [LH]

1шт.

8

87239726

PIVOT [RH]

1шт.

9

FM116080

BOLT

2шт.

10

NC115000

NUT

2шт.

11

FC112030

SCREW

2шт.

12

NJ112000

NUT

2шт.

13

FA108075

BOLT

4шт.

14

WA080000

WASHER

10шт.

15

NC108000

NUT

4шт.

16

87250672

SWITCH

BOX

1шт.

17

87250673

DECAL

1шт.

18

00605961

SCREW

SCREW

35шт.

19

FA105012

BOLT,Hex, M5 x 12mm, Gr 8.8

BOLT

4шт.

20

NC105000

NUT

4шт.

21

WA050000

WASHER

WASHER

8шт.

22

87237921

PANEL

MOUNT [RH]

1шт.

23

00180945

KNOB

1шт.

24

87246878

CONSOLE

1шт.

25

87237918

PLATE

PLATE

1шт.

26

87238580

SHEET

PLATE

2шт.

27

87238598

CAB

UPHOLSTERY

2шт.

28

87243887

BASE PLATE

1шт.

29

87246281

DECAL

1шт.

30

87246282

DECAL

W/sidetrim

1шт.

30

87246280

DECAL

W/O sidetrim

1шт.

31

87238617

CONSOLE

MOUNT [LH]

1шт.

32

FA108050

BOLT

1шт.

33

87241465

CONSOLE

1шт.

34

87238615

PLATE

1шт.
