(A06[02]) - 15" ROTARY CHOPPER AND GEARBOX

Запчасти Case IH 7700 (A06[02]) - 15" ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components

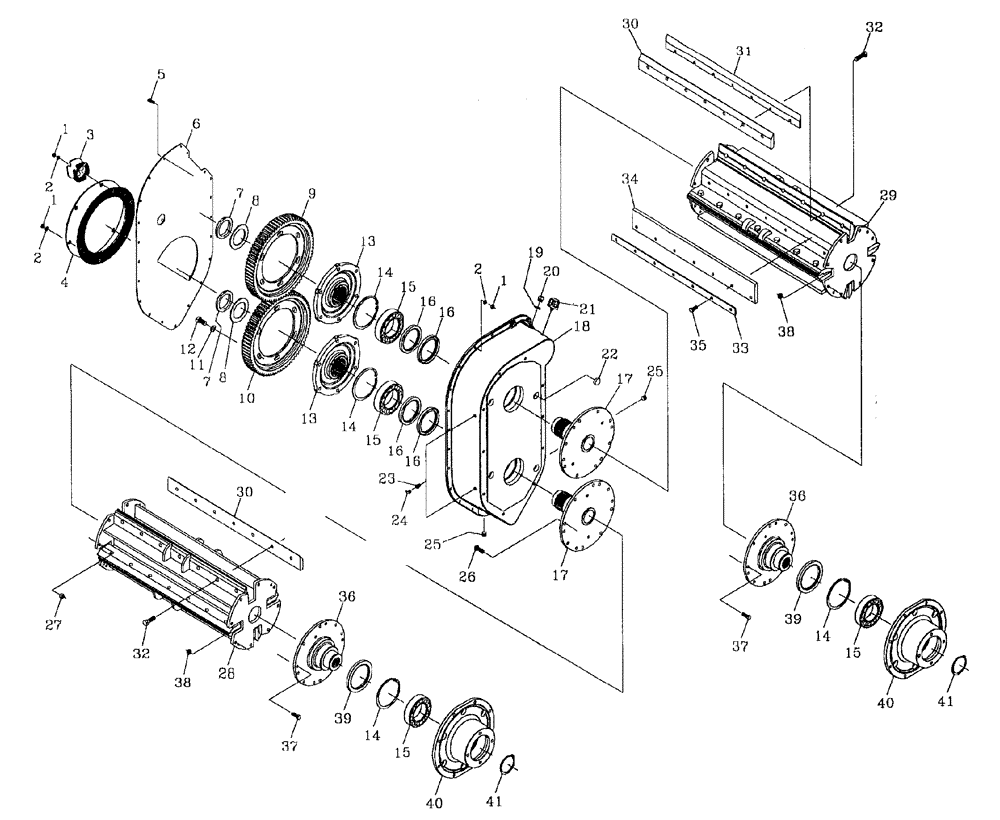

Схема запчастей Case IH 7700 - (A06[02]) - 15" ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components
31
34
15
29
9
40
16
30
14
10
39
37
8
30
19
27
3
38
33
39
1
16
7
17
16
2
41
8
20
15
40
26
41
18
1
4
28
32
14
14
36
7
13
36
2
5
25
37
32
15
16
11
6
24
21
25
13
14
1
38
12
17
35
23
15
2
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NA110000

NUT

27шт.

2

WB100000

WASHER

27шт.

3

87235128

COVER ASSY

1шт.

3

87235129

GASKET,3.25mm Thk

1шт.

4

87239602

COVER

COVER

1шт.

4

87247440

GASKET,3mm Thk

1шт.

5

FA110025

BOLT

21шт.

6

87239600

COVER PLATE

1шт.

7

00146553

NUT

2шт.

8

87239629

WASHER

2шт.

9

87239608

GEAR

[upper]

1шт.

10

87239615

GEAR

[lower]

1шт.

11

00131382

WASHER

12шт.

12

FP116035

BOLT

12шт.

13

87239603

HUB

2шт.

14

CI150000

CIRCLIP

4шт.

15

00144104

BEARING

4шт.

16

00100816

OIL SEAL

4шт.

17

87239604

DRIVE SHAFT

STUB

2шт.

18

87238452

GEARBOX

Gearbox mounts to chassis with FP112030 bolts & WA120000 washers.

1шт.

19

00133193

WASHER

1шт.

20

00400106

HYD CONNECTOR

PLUG

1шт.

21

00407924

FILLER CAP

BREATHER

1шт.

22

00152220

PLUG

4шт.

23

00400138

HYD CONNECTOR

BUSH

2шт.

24

00132755

LUBE NIPPLE

grease

2шт.

25

00605620

PLUG

2шт.

26

FM112040

BOLT

16шт.

27

NA112000

NUT

16шт.

28

87251378

DRUM

[lower -3 Blade]

1шт.

28

87252078

DRUM

(lower -4 Blade]

1шт.

29

87251376

DRUM

[upper -3 Blade]

1шт.

29

87252076

DRUM

[upper -4 Blade]

1шт.

30

87251636

CLAMP,Bolt On, 7 Hole, 73mm W x 840mm L

1шт.

31

87214899

BLADE

1шт.

32

FP116050

BOLT

56шт.

33

87251638

CLAMP

PLATE

4шт.

34

87251637

FLAP,100mm W x 780mm L

RUBBER

4шт.

35

FM112030

BOLT

28шт.

36

87239618

HUB

STUB

2шт.

37

00601584

BOLT

48шт.

38

00605803

NUT

48шт.

39

00100815

OIL SEAL

2шт.

40

87239622

SPLINED COUPLING

HUB

2шт.

41

CE085000

CIRCLIP

2шт.
