(A05[03]) - POWER KNOCKDOWN ROLLER

Запчасти Case IH 7700 (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components

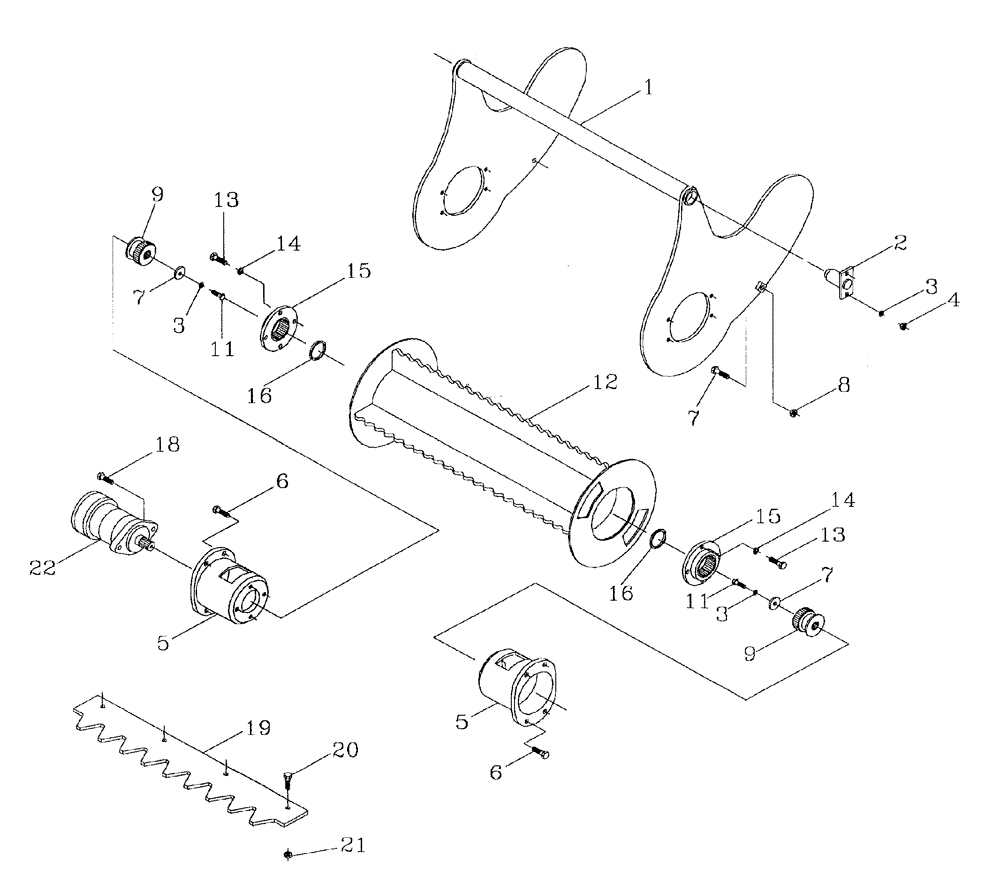

Схема запчастей Case IH 7700 - (A05[03]) - POWER KNOCKDOWN ROLLER Mainframe & Functioning Components
7
3
4
3
22
6
13
21
8
14
15
7
3
19
5
7
15
14
6
13
11
9
9
11
12
2
16
5
20
18
1
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87240249

CRADLE

1шт.

2

86965900

PIN,38.1mm OD x 75mm L

PIN

2шт.

3

00605827

WASHER

6шт.

4

00605795

NUT

4шт.

5

87217094

HOUSING

OVERALL LENGTH 151MM

2шт.

6

00601501

BOLT

8шт.

7

00601523

BOLT

2шт.

8

00605797

NUT

2шт.

9

86701200

GEAR

PINION

2шт.

10

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

11

00601499

BOLT

2шт.

12

86922900

ROLLER,302.3mm OD x 845mm L

1шт.

13

FM112025

BOLT

8шт.

14

WB120000

WASHER

8шт.

15

86700800

ADAPTER

2шт.

16

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(if required)

1шт.

18

00604538

SCREW

4шт.

19

87242294

SLAT

optional)

4шт.

20

FM112030

BOLT

16шт.

21

NC120000

NUT

16шт.

22

MOTOR hydraulic (Refer Page B03.03)

1шт.

23

87240320

ROLLER

ASSEMBLY

1шт.
