(A04[01]) - BASECUTTER GEARBOX

Запчасти Case IH 7700 (A04[01]) - BASECUTTER GEARBOX Mainframe & Functioning Components

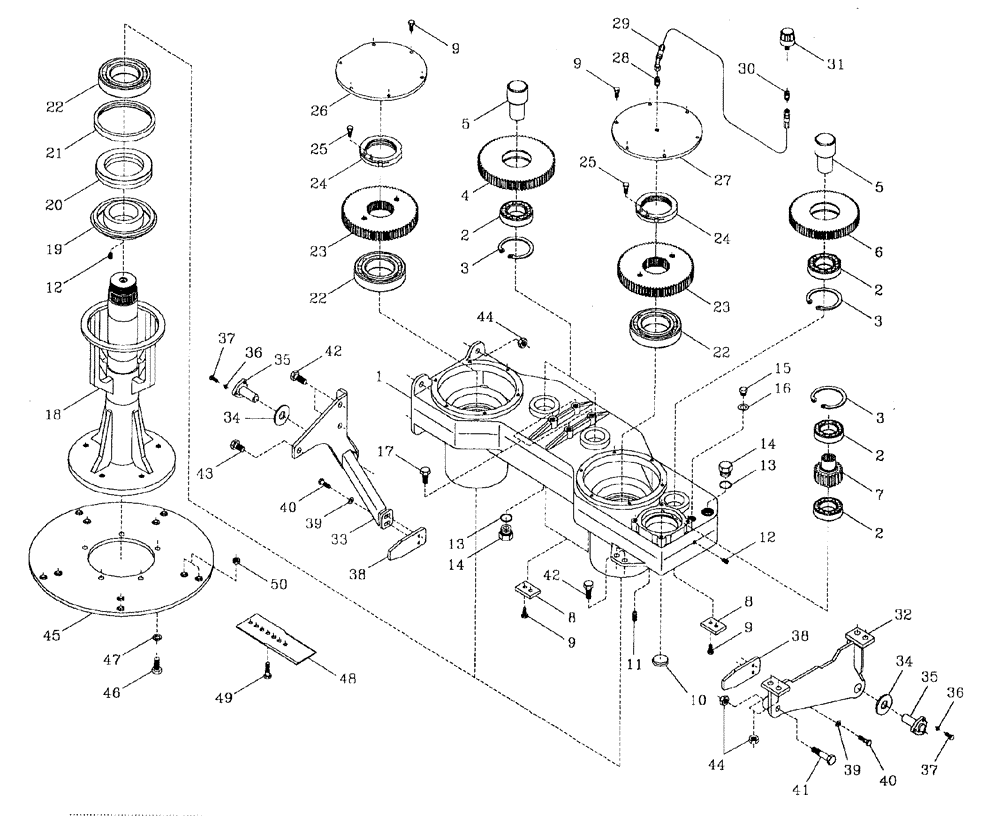

Схема запчастей Case IH 7700 - (A04[01]) - BASECUTTER GEARBOX Mainframe & Functioning Components
5
24
22
13
44
32
37
37
2
6
27
44
47
26
42
3
2
14
25
2
9
11
31
9
38
16
35
22
43
41
45
42
3
13
40
34
18
20
8
29
12
30
39
34
14
50
36
24
9
23
35
4
22
23
1
15
9
46
10
33
8
19
3
48
25
12
2
38
7
21
28
36
39
5
17
40
49
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87255059

GEARBOX

1шт.

2

00140427

BEARING

5шт.

3

CI100000

CIRCLIP

4шт.

4

87191200

IDLER GEAR

[52 Tooth]

2шт.

5

87223565

PIN,45mm OD x 110.5mm L

3шт.

6

87191100

IDLER GEAR

[41 Tooth]

1шт.

7

87223444

GEAR

[20 Tooth]

1шт.

8

87213745

PLATE

RETAINER

3шт.

9

FA110025

BOLT

18шт.

10

00132515

PLUG

1шт.

11

00605619

PLUG

2шт.

12

00605618

PLUG

3шт.

13

00103025

O-RING

2шт.

14

86377100

PLUG

2шт.

15

00400106

HYD CONNECTOR

PLUG

1шт.

16

00133193

WASHER

1шт.

17

FM116025

BOLT

4шт.

18

87240210

DRIVEN SHAFT

LEG

2шт.

19

87240137

SEAL

HOUSING

2шт.

20

00100819

OIL SEAL

2шт.

21

87240136

INSERT

2шт.

22

00146641

BEARING

4шт.

23

87223442

GEAR

[53 Tooth]

2шт.

24

83001500

LOCK NUT

2шт.

25

00601495

BOLT

4шт.

26

87254988

PLATE

COVER

1шт.

27

87254989

PLATE

COVER

1шт.

28

00400162

HYD CONNECTOR

NIPPLE

1шт.

29

87225598

HOSE ASSY.,6.35mm ID x 780mm L, SAE 100R17

1шт.

30

00400160

HYD CONNECTOR

NIPPLE

1шт.

31

00407924

FILLER CAP

BREATHER

1шт.

32

87255329

BRACKET

MOUNT [LH]

1шт.

33

87255220

PIVOT

MOUNT [RH]

1шт.

34

87253941

WASHER,25.5mm ID x 65mm OD x 5mm Thk

SPACER

2шт.

35

87249208

PIN

pivot

2шт.

36

WB080000

WASHER

6шт.

37

FM108020

BOLT

6шт.

38

87255247

PLATE

SCRAPER

2шт.

39

WA100000

WASHER

4шт.

40

FM110020

BOLT

4шт.

41

FM116070

BOLT

2шт.

42

FM116040

BOLT

6шт.

43

FM116030

BOLT

1шт.

44

NJ116000

NUT

8шт.

45

87239448

DISC

2шт.

46

FM116035

BOLT

10шт.

47

WB160000

SPRING WASHER

10шт.

48

86902700

BLADE,265mm L x 90mm W x 4mm Thk

10шт.

49

00606755

BOLT

20шт.

50

00608180

NUT

20шт.

51

87254996

GEARBOX ASSY

[Includes: Items 1-27]

1шт.
