(A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION)

Запчасти Case IH 7700 (A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION) Mainframe & Functioning Components

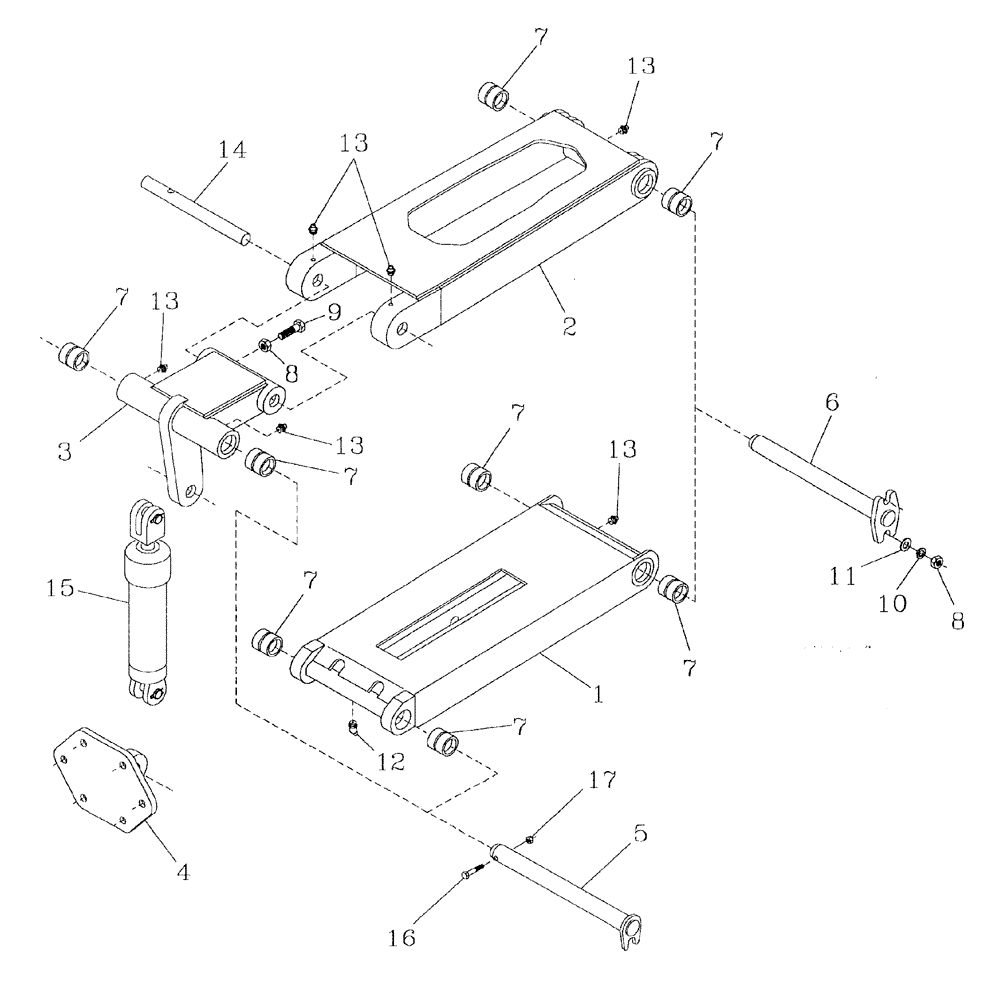

Схема запчастей Case IH 7700 - (A03[03]) - CROPDIVIDER LIFT ARMS (TILT OPTION) Mainframe & Functioning Components
14
4
10
13
13
12
7
16
8
1
7
7
11
7
17
2
7
15
13
7
5
13
6
7
3
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254780

SUPPORTING ARM

[lower]

2шт.

2

87254776

SUPPORTING ARM

[upper]

2шт.

3

87254793

BELLCRANK

2шт.

4

87254271

BRACKET

MOUNT

2шт.

5

87254790

PIN,25.4mm OD x 285mm L

4шт.

6

87254796

PIN,25.4mm OD x 340mm L

4шт.

7

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

8шт.

8

NA110000

NUT

10шт.

9

FA110030

BOLT

2шт.

10

WB100000

WASHER

8шт.

11

WA100000

WASHER

8шт.

12

00180940

LUBE NIPPLE

grease

2шт.

13

00138722

LUBE NIPPLE

grease

12шт.

14

87251397

PIN

2шт.

15

00409866

CYLINDER

2шт.

16

FA106030

BOLT

4шт.

17

NC106000

LOCK NUT

4шт.
