(A03[01]) - CROPDIVIDERS

Запчасти Case IH 7700 (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components

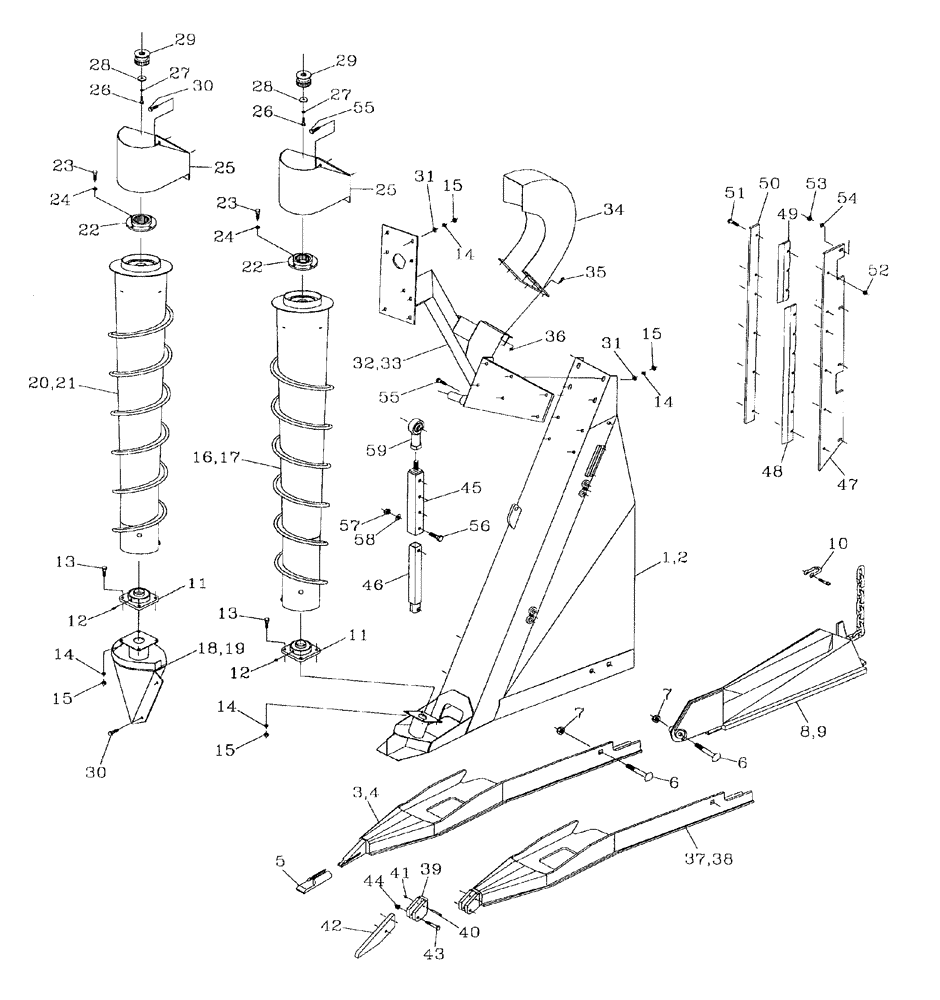

Схема запчастей Case IH 7700 - (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components
15
47
36
28
51
53
42
11
6
15
49
28
59
26
35
38
27
14
58
8
24
54
32
30
45
40
12
25
29
22
55
14
27
48
31
3
14
9
5
1
13
19
25
10
11
17
31
20
43
15
23
2
12
41
23
22
24
55
37
57
18
34
13
33
6
30
56
29
7
21
16
26
14
7
4
15
39
46
52
50
44
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87255106

CROP DIVIDER

[LH]

1шт.

2

87255107

CROP DIVIDER

[RH]

1шт.

3

87251185

SHOE (ASSY)

[LH]

1шт.

4

87251186

SHOE (ASSY)

(RH]

1шт.

5

00700265

BUCKET TOOTH POINT

2шт.

6

FG120120

BOLT

4шт.

7

NC120000

NUT

4шт.

8

87242472

SIDEWALL

floating [LH]

1шт.

9

87242473

SIDEWALL

floating [RH]

1шт.

10

00700180

SHACKLE

2шт.

11

00140519

BEARING

and HOUSING

4шт.

11

00140826

BEARING

and HOUSING [triple seal]

4шт.

12

00138722

LUBE NIPPLE

grease

4шт.

13

FM112040

BOLT

16шт.

14

WB120000

WASHER

16шт.

15

NA112000

NUT

16шт.

16

87236905

AUGER

[LH]

1шт.

17

87236963

AUGER

[RH]

1шт.

18

87214015

BRACKET

MOUNT [LH]

1шт.

19

87214016

MOUNTING PARTS

[RH]

1шт.

20

86967700

AUGER

[LH]

1шт.

21

86967600

AUGER

[RH]

1шт.

22

86700800

ADAPTER

4шт.

23

00601506

BOLT

16шт.

24

00605829

WASHER

16шт.

25

86955200

MOUNTING PARTS

BRACKET

4шт.

26

00601499

BOLT

4шт.

27

00605827

WASHER

4шт.

28

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

4шт.

29

86701200

GEAR

PINION

4шт.

30

FM112030

BOLT

16шт.

31

WA120000

WASHER

WASHER

16шт.

32

87254680

BRACKET

MOUNT [LH]

1шт.

33

87254681

BRACKET

MOUNT [RH]

1шт.

34

87242527

GUARD

2шт.

35

FM108020

BOLT

16шт.

36

NC108000

NUT

16шт.

37

87251303

SHOE (ASSY)

[LH] (Optional)

1шт.

38

87251304

SHOE (ASSY)

[RH] (Optional)

1шт.

39

87226683

MOUNTING PARTS

2шт.

40

00601531

BOLT

2шт.

41

00605997

LOCK NUT

2шт.

42

87226686

BUCKET TOOTH POINT

2шт.

43

00601541

BOLT

2шт.

44

00606001

LOCK NUT

2шт.

45

87254863

TUBE

STRUT [TOP]

1шт.

46

87254867

TUBE

STRUT [BOTTOM]

1шт.

47

87229395

PLATE

MOUNT [vine knife]

2шт.

48

87214899

BLADE

2шт.

49

87229401

BLADE

2шт.

50

87229398

CLAMP

2шт.

51

FA112045

BOLT

12шт.

52

NC112000

NUT

12шт.

53

NC110000

NUT

8шт.

54

WA100000

WASHER

8шт.

55

FA112035

BOLT

12шт.

56

FA116075

BOLT

1шт.

57

NC116000

NUT

1шт.

58

WA160000

WASHER

1шт.

59

00141656

CLEVIS COUPLING

END rod

1шт.
