(B06[47]) - HYDRAULIC CIRCUIT {CABIN HEATER}

Запчасти Case IH 7700 (B06[47]) - HYDRAULIC CIRCUIT {CABIN HEATER} Hydraulic Components & Circuits

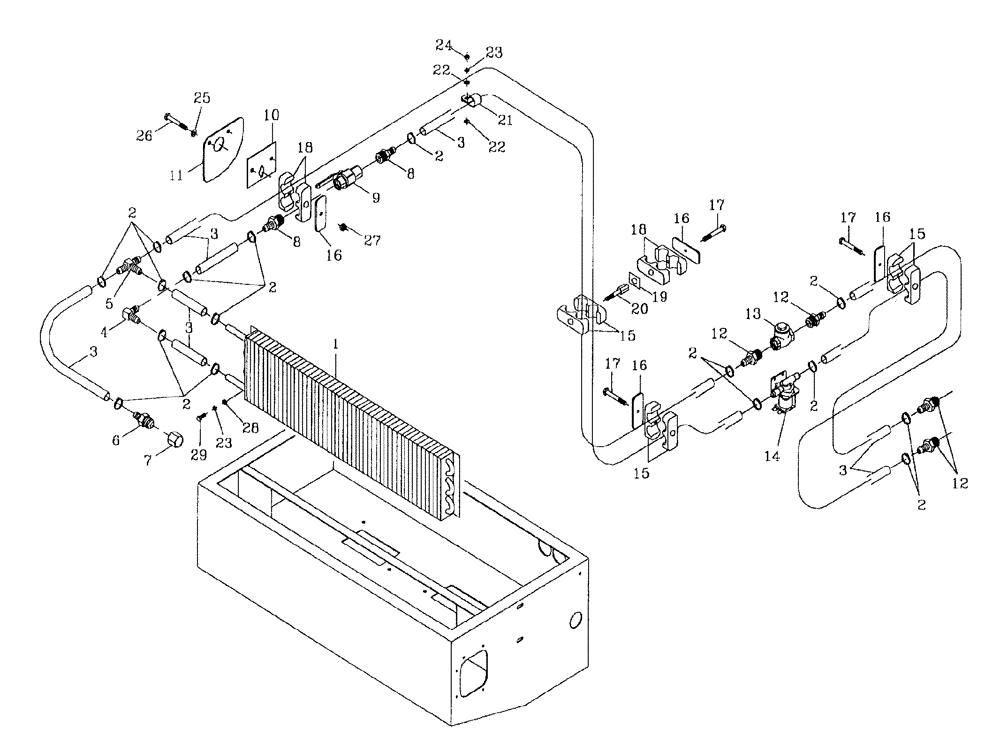

Схема запчастей Case IH 7700 - (B06[47]) - HYDRAULIC CIRCUIT {CABIN HEATER} Hydraulic Components & Circuits
22
20
3
3
23
3
2
12
17
15
26
11
2
7
18
10
2
12
8
25
29
17
2
2
17
23
3
14
2
19
15
9
6
16
12
2
16
13
28
16
15
4
2
5
18
21
3
22
16
8
27
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00180717

COIL

1шт.

2

00139959

HOSE CLAMP

16шт.

3

00180720

HOSE

1шт.

4

00180928

ELBOW

1шт.

5

00180929

TEE

1шт.

6

00408571

END FITTING

END hose

1шт.

7

00400144

HYD CONNECTOR

CAP

1шт.

8

00408570

END FITTING

END hose

2шт.

9

00180721

PUMP, HYDROSTATIC

HYDROSTATIC PUMP VALVE ball

1шт.

10

87234335

BACK PLATE

1шт.

11

87034334

DECAL

1шт.

12

00408569

END ASSY.

hose

4шт.

13

00180722

VALVE

check

1шт.

14

00180719

VALVE

solenoid

1шт.

15

00409579

CLAMP

4шт.

16

00405228

COVER PLATE

5шт.

17

FA108045

BOLT

4шт.

18

00409581

CLAMP

3шт.

19

00405229

LOCKING DEVICE

PLATE

2шт.

20

00405236

BOLT

2шт.

21

00134541

CLAMP

1шт.

22

WA060000

WASHER

2шт.

23

WB060000

SPRING WASHER

5шт.

24

NA106000

NUT

1шт.

25

WA080000

WASHER

1шт.

26

FA108060

BOLT

1шт.

27

NC108000

NUT

1шт.

28

00605806

WASHER

4шт.

29

FA106012

BOLT

4шт.
