(B06[22]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER} WITH SIDETRIM

Запчасти Case IH 7700 (B06[22]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER} WITH SIDETRIM Hydraulic Components & Circuits

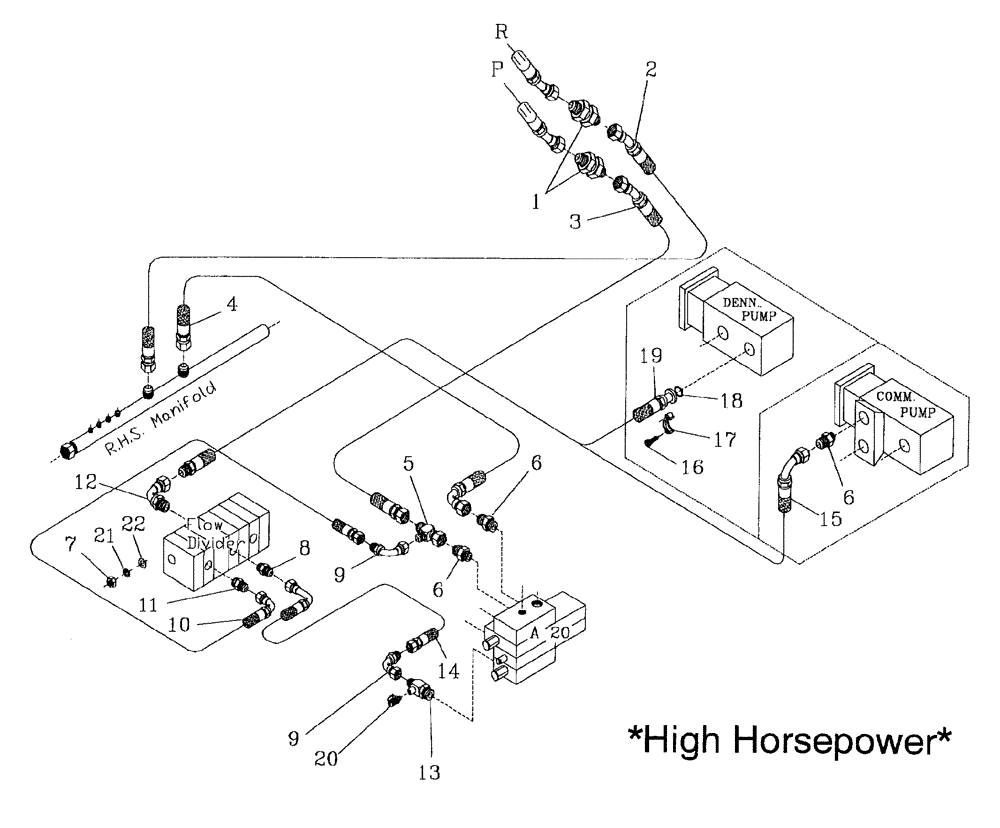

Схема запчастей Case IH 7700 - (B06[22]) - HYDRAULIC CIRCUIT {SHREDDER TOPPER} WITH SIDETRIM Hydraulic Components & Circuits
15
17
11
6
22
14
8
6
10
13
1
20
9
21
5
12
18
6
2
7
4
9
3
16
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

HOSE

1шт.

3

83129000

HOSE ASSY.

1шт.

4

87247506

HOSE ASSY.

1шт.

5

87221699

TEE

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

3шт.

7

00605798

NUT

4шт.

8

00400231

HYD CONNECTOR

NIPPLE

1шт.

9

00407045

HYD CONNECTOR

BEND

2шт.

10

86311426

HOSE ASSY.

1шт.

11

00400233

HYD CONNECTOR

NIPPLE

1шт.

12

00409889

HYD CONNECTOR

BEND

1шт.

13

00408647

TEE

1шт.

14

87252185

HOSE

1шт.

15

87252510

HOSE ASSY.

1шт.

16

00604462

SCREW

4шт.

17

00400151

SPECIAL CLAMP

1шт.

18

00100024

O-RING

1шт.

19

87254839

HOSE

1шт.

20

00405498

SCREW ON COUPLING

POINT test

1шт.

21

00605831

WASHER

4шт.

22

00605811

WASHER

4шт.
