(B06[16]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 15" CHOPPER}

Запчасти Case IH 7700 (B06[16]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 15" CHOPPER} Hydraulic Components & Circuits

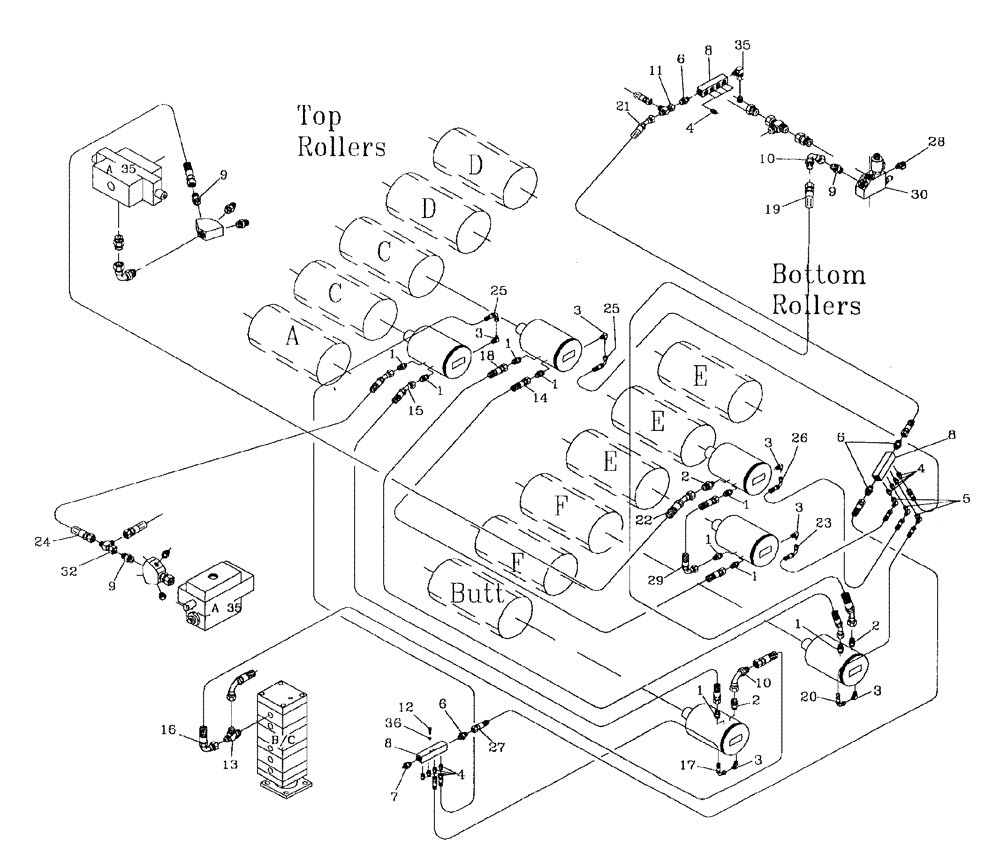

Схема запчастей Case IH 7700 - (B06[16]) - HYDRAULIC CIRCUIT {ROLLERS [LH] 15" CHOPPER} Hydraulic Components & Circuits
22
8
6
9
1
3
2
14
25
6
12
30
1
17
3
3
4
9
16
13
35
15
4
7
18
28
4
3
24
36
11
29
9
2
1
10
10
1
1
1
8
8
1
1
25
1
3
26
32
21
20
3
5
23
2
6
19
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

9шт.

2

00400229

HYD CONNECTOR

NIPPLE

3шт.

3

00405242

HYD CONNECTOR

ELBOW

6шт.

4

00400223

HYD CONNECTOR

NIPPLE

12шт.

5

00402879

HYD CONNECTOR

ELBOW

3шт.

6

00400226

HYD CONNECTOR

NIPPLE

4шт.

7

00400224

HYD CONNECTOR

NIPPLE

1шт.

8

00409953

RETURN PIPE

MANIFOLD

3шт.

9

00400231

HYD CONNECTOR

NIPPLE

3шт.

10

00407045

HYD CONNECTOR

BEND

2шт.

11

00404679

TEE

1шт.

12

FA106020

BOLT

4шт.

13

00402106

TEE

TEE

1шт.

14

81681200

HOSE ASSY.

1шт.

15

86310712

HOSE ASSY.

1шт.

16

82727600

HOSE

1шт.

17

82702100

HOSE ASSY.

1шт.

18

86308392

HOSE ASSY.

1шт.

19

87032300

HOSE ASSY.

1шт.

20

86327600

HOSE ASSY.

1шт.

21

87247531

HOSE ASSY.

1шт.

22

87236502

HOSE ASSY.

1шт.

23

87231900

HOSE ASSY.

HOSE

1шт.

24

86315170

HOSE ASSY.

1шт.

25

86302756

HOSE ASSY.

2шт.

26

86306891

HOSE ASSY.

HOSE

1шт.

27

79101460

HOSE,12.7mm ID x 1200mm L, SAE 100R16

HOSE

1шт.

28

00405498

SCREW ON COUPLING

POINT test

1шт.

29

86313520

HOSE ASSY.

1шт.

30

VALVE hydraulic solenoid

1шт.

Refer Figure B05.15

1шт.

32

87217877

TEE

1шт.

35

00409957

ELBOW

ELBOW

1шт.

36

WB060000

SPRING WASHER

4шт.
