Запчасти Case IH 7700 (B06[13]) - HYDRAULIC CIRCUIT {ROLLERS [RH] 12" CHOPPER} Hydraulic Components & Circuits

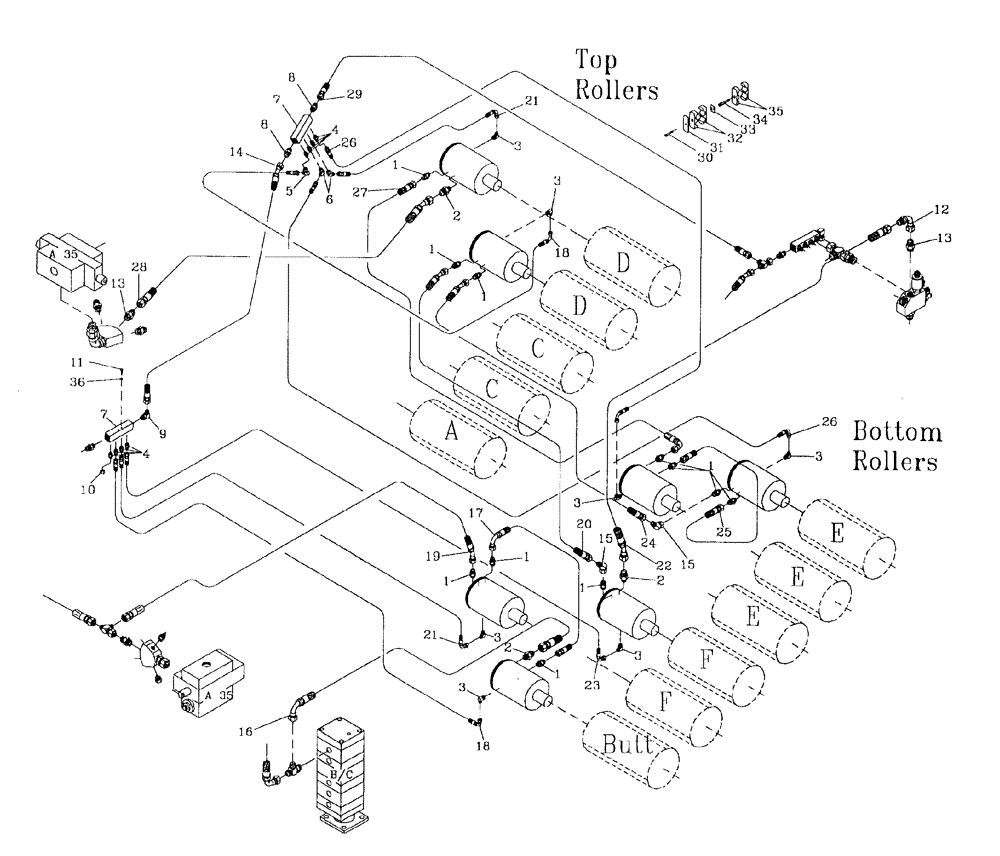

Схема запчастей Case IH 7700 - (B06[13]) - HYDRAULIC CIRCUIT {ROLLERS [RH] 12" CHOPPER} Hydraulic Components & Circuits
1
4
35
11
3
36
15
18
3
34
30
23
3
19
6
1
3
12
7
20
13
10
16
24
15
3
5
28
2
21
1
13
22
9
17
3
1
8
1
29
7
33
21
1
18
3
4
26
26
25
32
14
2
2
27
31
8

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

11шт.

2

00400229

HYD CONNECTOR

NIPPLE

3шт.

3

00405242

HYD CONNECTOR

ELBOW

7шт.

4

00400223

HYD CONNECTOR

NIPPLE

8шт.

5

00402879

HYD CONNECTOR

ELBOW

1шт.

6

00405173

HYD CONNECTOR

ELBOW

2шт.

7

00409953

RETURN PIPE

MANIFOLD

2шт.

8

00400226

HYD CONNECTOR

NIPPLE

2шт.

9

00407832

HYD CONNECTOR

ELBOW

1шт.

10

00400143

HYD CONNECTOR

NUT cap

1шт.

11

FA106020

BOLT

4шт.

12

00407045

HYD CONNECTOR

BEND

1шт.

13

00400231

HYD CONNECTOR

NIPPLE

2шт.

14

86300993

HOSE

1шт.

15

00404511

HYD CONNECTOR

ELBOW

2шт.

16

82709000

HOSE

1шт.

17

86300987

HOSE ASSY.

1шт.

18

86302756

HOSE ASSY.

2шт.

19

87255985

HOSE ASSY.

HOSE

1шт.

20

87172700

HOSE ASSY.

1шт.

21

87225586

HOSE ASSY.

2шт.

22

87247532

HOSE ASSY.

1шт.

23

86306891

HOSE ASSY.

HOSE

1шт.

24

86311188

HOSE ASSY.

1шт.

25

86308512

HYDRAULIC HOSE

1шт.

26

86310227

HOSE ASSY.

2шт.

27

82721500

HOSE

1шт.

28

87247533

HOSE ASSY.

1шт.

29

82701000

HOSE

1шт.

30

FA108050

BOLT

3шт.

31

00408523

PLATE

cover

3шт.

32

00409582

CLAMP

3шт.

33

00405229

LOCKING DEVICE

PLATE

3шт.

34

00409587

BOLT

stacking

3шт.

35

00409584

CLAMP

3шт.

36

WB060000

SPRING WASHER

4шт.

Выбрано товаров: 36
