(B06[11]) - HYDRAULIC PILOT LINES [MECHANICAL CABIN]

Запчасти Case IH 7700 (B06[11]) - HYDRAULIC PILOT LINES [MECHANICAL CABIN] Hydraulic Components & Circuits

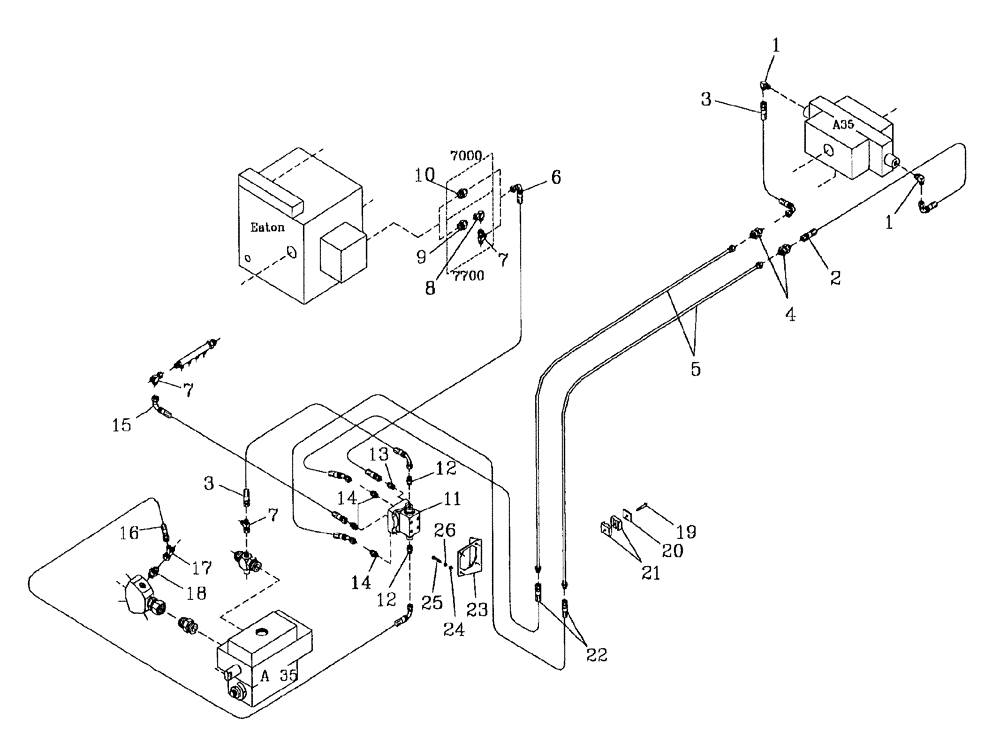

Схема запчастей Case IH 7700 - (B06[11]) - HYDRAULIC PILOT LINES [MECHANICAL CABIN] Hydraulic Components & Circuits
15
10
19
1
7
1
7
8
6
26
5
12
14
20
21
12
4
25
13
16
3
14
2
11
9
17
23
3
22
24
18
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00402475

HYD CONNECTOR

ELBOW

2шт.

2

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

1шт.

3

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

2шт.

4

00400070

HYD CONNECTOR

NIPPLE

2шт.

5

87256127

TUBE,9.50 mm OD

2шт.

6

87217477

HOSE ASSY.

HOSE

1шт.

7

00404677

TEE

3шт.

8

00402879

HYD CONNECTOR

ELBOW

1шт.

9

00400074

HYD CONNECTOR

NIPPLE

1шт.

10

87246605

HYD CONNECTOR

NIPPLE

1шт.

11

VALVE hydraulic pilot

1шт.

Refer Figure B05.23

1шт.

12

00400160

HYD CONNECTOR

NIPPLE

2шт.

13

00409346

HYD CONNECTOR

NIPPLE

1шт.

14

00404764

HYD CONNECTOR

NIPPLE

3шт.

15

86327600

HOSE ASSY.

1шт.

16

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

17

00408682

TEE

1шт.

18

00400073

HYD CONNECTOR

NIPPLE

1шт.

19

FA106035

BOLT

2шт.

20

00408517

COVER PLATE

2шт.

21

00408516

CLAMP

2шт.

22

87256634

HOSE ASSY.

HOSE

2шт.

23

87251740

BRACKET

1шт.

24

WA050000

WASHER

WASHER

4шт.

25

FA105030

BOLT

4шт.

26

WB050000

WASHER

WASHER

4шт.
