(B06[04]) - HYDRAULIC SUCTION LINES {DENISON}

Запчасти Case IH 7700 (B06[04]) - HYDRAULIC SUCTION LINES {DENISON} Hydraulic Components & Circuits

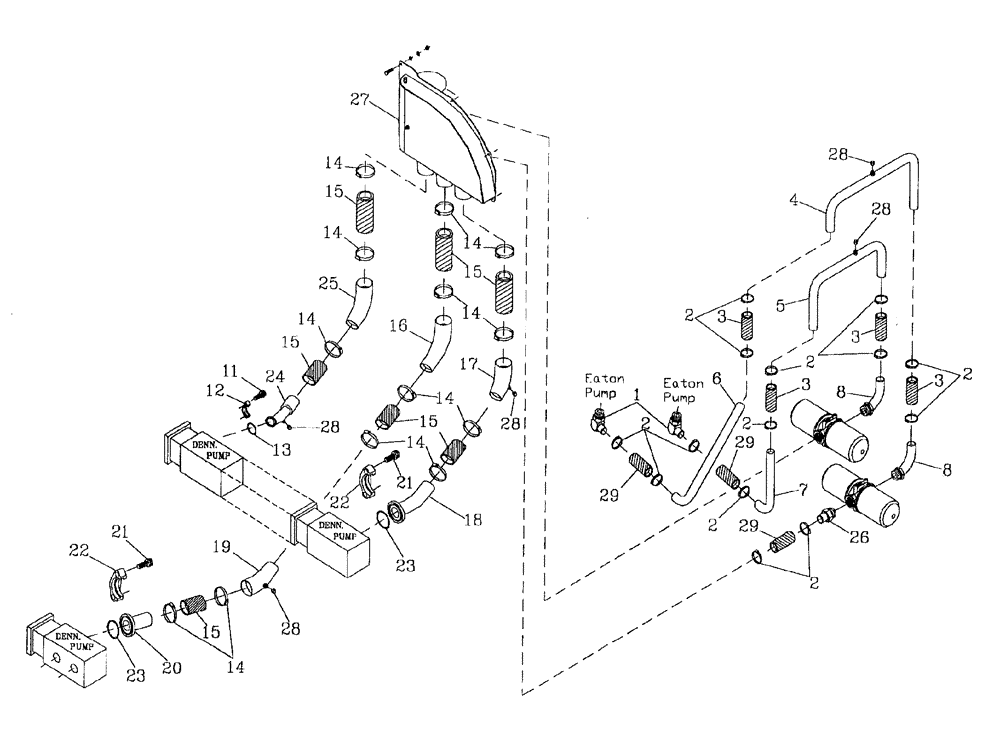

Схема запчастей Case IH 7700 - (B06[04]) - HYDRAULIC SUCTION LINES {DENISON} Hydraulic Components & Circuits
6
18
29
16
2
1
3
29
8
2
8
14
23
28
3
14
25
21
13
14
15
14
27
14
4
15
12
28
29
2
5
20
28
3
24
3
15
26
28
2
17
23
11
14
28
22
2
14
2
15
21
7
14
19
15
2
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00409553

HYD CONNECTOR

ELBOW

1шт.

2

00181182

HOSE CLAMP

18шт.

3

87222587

HOSE,38.10 mm ID x 130.00 mm

4шт.

4

87251775

TUBE

1шт.

5

87248003

TUBE,1.50" OD

1шт.

6

87251776

TUBE [108/125/6CT/3306]

1шт.

6

87252447

TUBE,1.50" OD

[M11]

1шт.

7

87248005

TUBE,1.50" OD

[108/125/6CT/3306]

1шт.

7

87252448

TUBE,1.50" OD

[M11]

1шт.

8

87247662

TUBE,1.50" OD

2шт.

11

00604535

SCREW

4шт.

12

00400267

SPECIAL CLAMP

1шт.

13

00100106

O-RING

1шт.

14

00135785

HOSE CLAMP

13шт.

15

86475800

HOSE,76.20 mm ID x 150.00 mm

7шт.

16

87247765

TUBE [108/125/6CT/3306]

1шт.

16

87251995

TUBE [M11]

1шт.

17

87249748

TUBE

1шт.

18

87227235

ADAPTER

TUBE [108/125/6CT/3306]

1шт.

18

87251993

TUBE [M11]

1шт.

19

87249747

TUBE

1шт.

20

87227238

TUBE

1шт.

21

00601512

BOLT

8шт.

22

00408917

SPECIAL CLAMP

2шт.

23

00408918

O-RING

2шт.

24

87255281

TUBE,63.50 mm ID x 76.00 mm OD x 106 mm L

1шт.

25

87255285

TUBE,76.20 mm OD

[108/125/6CT/3306]

1шт.

25

87255284

TUBE,76 mm OD x 275 mm L

[M11]

1шт.

26

00402123

HYD CONNECTOR

HOSETAIL

1шт.

27

87255273

VENT MANIFOLD

1шт.

28

00400143

HYD CONNECTOR

NUT cap

1шт.

29

83123200

HOSE

3шт.
