Запчасти Case IH 7700 (B06[02]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits

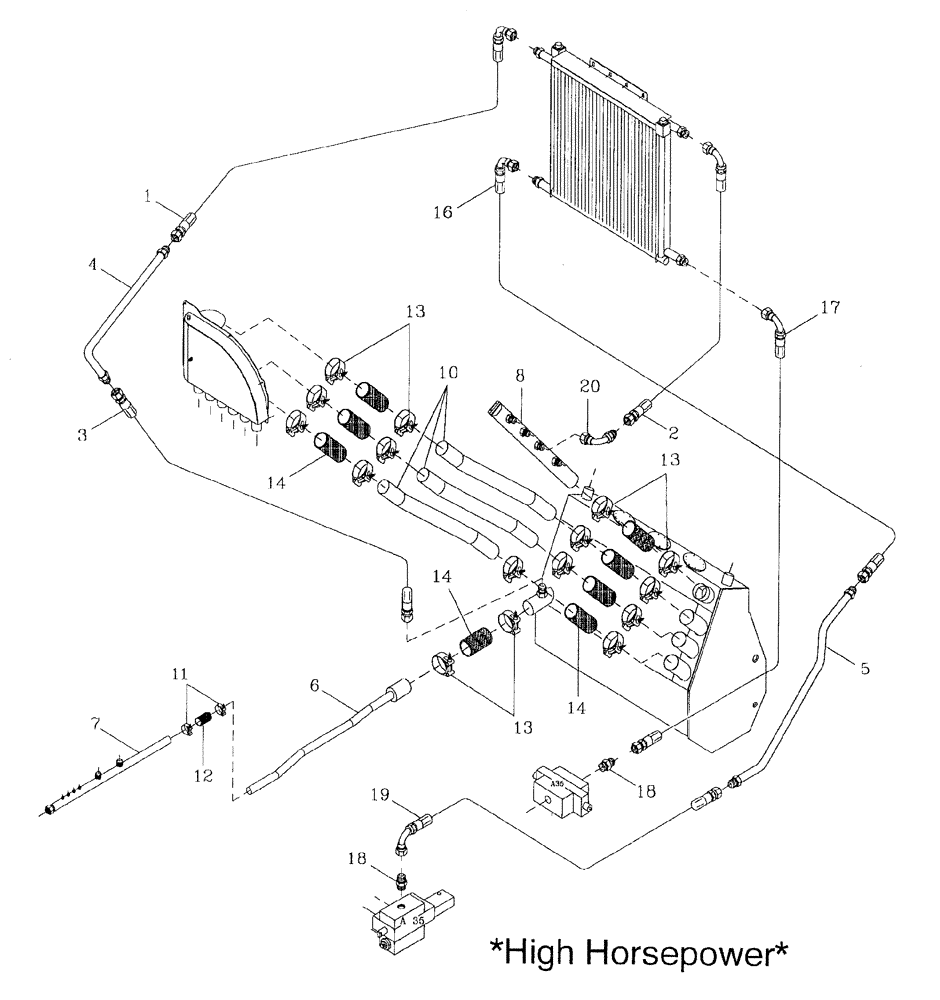

Схема запчастей Case IH 7700 - (B06[02]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits
12
5
14
18
14
17
13
6
2
16
13
19
4
13
20
11
18
10
7
3
14
8
1

Артикул

Название

Примечание

Количество

1

87247173

HOSE

1шт.

2

87251596

HOSE,31.75mm ID x 1880mm L, SAE 100R16

1шт.

3

87252372

HOSE

1шт.

4

87252356

HYD TUBE

1шт.

5

87247752

TUBE

1шт.

6

87247352

RETURN PIPE

TUBE

1шт.

7

87247350

RETURN PIPE

1шт.

8

87249496

RETURN PIPE

MANIFOLD

1шт.

10

87248131

TUBE,76 mm OD

TUBE

3шт.

11

00181182

HOSE CLAMP

2шт.

12

87227201

HOSE,38.10 mm ID x 240.00 mm

1шт.

13

00135785

HOSE CLAMP

16шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

8шт.

16

87247172

HOSE,31.75mm ID x 1390mm L, SAE 100R16

1шт.

17

87254530

HOSE ASSY.

1шт.

18

00400237

HYD CONNECTOR

NIPPLE

2шт.

19

87247500

HOSE,31.75mm ID x 1250mm L, SAE 100R16

1шт.

20

00408451

HYD CONNECTOR

BEND

1шт.

Выбрано товаров: 18
