(B05[03]) - HYDRAULIC VALVE A20 [ELECTRIC]

Запчасти Case IH 7700 (B05[03]) - HYDRAULIC VALVE A20 [ELECTRIC] Hydraulic Components & Circuits

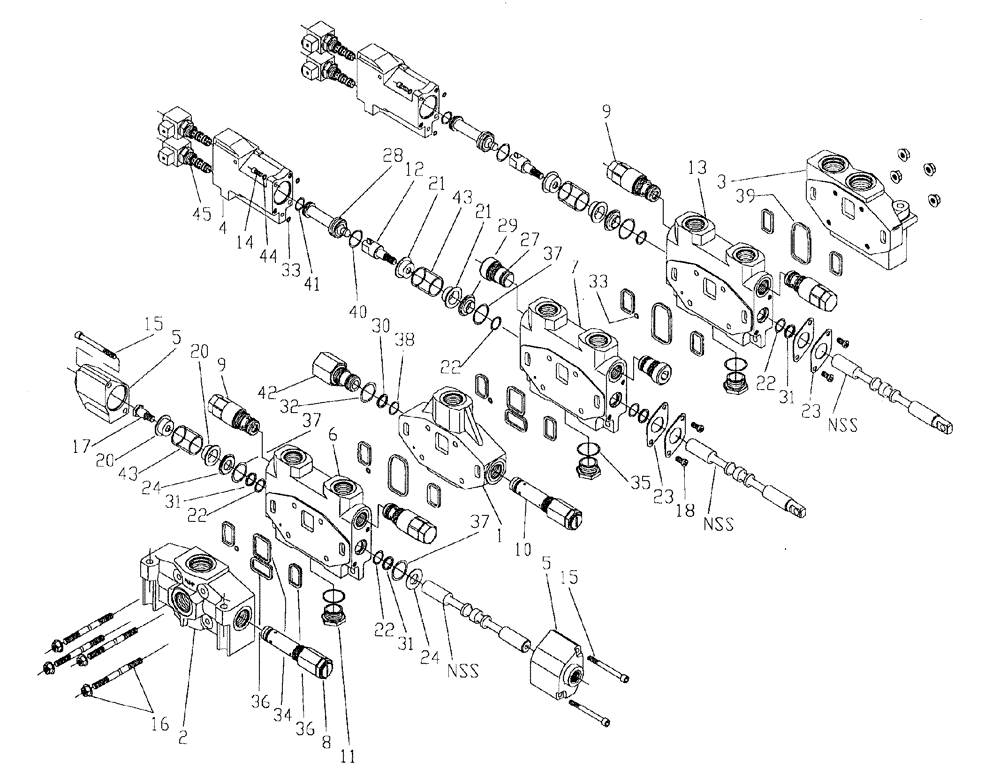

Схема запчастей Case IH 7700 - (B05[03]) - HYDRAULIC VALVE A20 [ELECTRIC] Hydraulic Components & Circuits
42
5
9
15
22
37
28
14
13
34
31
35
41
24
33
21
39
44
45
31
12
38
8
43
15
9
2
6
36
29
1
23
36
20
20
43
22
33
23
17
40
31
4
10
3
21
11
22
24
7
30
27
32
5
37
16
37
22
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00410113

VENT MANIFOLD

MID INLET

1шт.

2

00410139

INLET

1шт.

3

00410060

OUTLET

1шт.

4

00409774

CAP

end

2шт.

5

00410061

CAP

remote

2шт.

6

00410140

HYD VALVE SECTION

working

1шт.

7

00410141

HYD VALVE SECTION

working

2шт.

8

00407893

VALVE PRESSURE RELIE

CARTRIDGE

1шт.

9

00409764

VALVE PRESSURE RELIE

CARTRIDGE

4шт.

00409986

KIT

SEAL KIT SUIT 00409764 RELIEF VALVE

1шт.

10

00400471

VALVE PRESSURE RELIE

CARTRIDGE

1шт.

11

00409744

CAP check

3шт.

12

00409776

BOLT

BOLT stripper

2шт.

13

00410142

SECTION working

1шт.

14

00604375

SCREW

4шт.

15

00400497

SCREW

SCREW

4шт.

16

00410062

STUD KIT

1шт.

17

00400828

BOLT stripper

1шт.

18

00407433

SCREW

4шт.

20

00401793

GUIDE

2шт.

21

00409778

GUIDE

GUIDE

4шт.

22

00400477

SEAL

6шт.

23

00400479

PLATE

RETAINER

4шт.

24

00400493

PLATE

PLATE seal

2шт.

27

00409768

PLUG

2шт.

28

00409779

VALVE

PISTON

2шт.

29

00409780

RETAINER

RETAINER

2шт.

30

00410064

BACK-UP RING

1шт.

31

00400478

BACK-UP RING

RING back-up

4шт.

32

00410065

O-RING

O-RING

1шт.

33

00407895

O-RING

8шт.

34

00400443

O-RING

2шт.

35

00407432

O-RING

3шт.

36

00400484

O-RING

10шт.

37

00400494

O-RING

4шт.

38

00410053

O-RING

O-RING

1шт.

39

00403375

O-RING

3шт.

40

00409357

O-RING

2шт.

41

00409358

SEAL

2шт.

42

00410066

SLEEVE

1шт.

43

00400481

SPRING

3шт.

44

00605825

WASHER

4шт.

45

00409359

SOLENOID

CARTRIDGE

4шт.

46

00409997

SEAL KIT

1шт.

47

00409828

PUMP, HYDROSTATIC

HYDROSTATIC PUMP ASSEMBLY

1шт.
