(A11-09) - TRACTION CONTROL PEDESTAL, 7700

Запчасти Case IH 7700 (A11-09) - TRACTION CONTROL PEDESTAL, 7700 Mainframe & Functioning Components

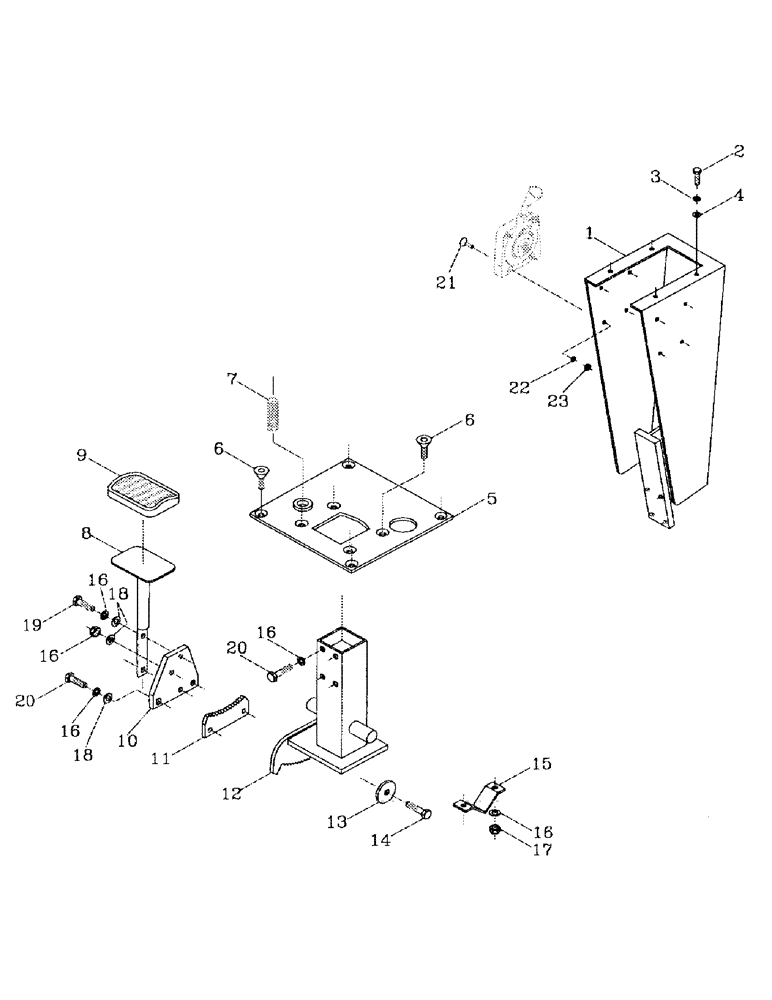

Схема запчастей Case IH 7700 - (A11-09) - TRACTION CONTROL PEDESTAL, 7700 Mainframe & Functioning Components
15
16
20
16
21
9
10
2
8
16
6
4
3
18
14
12
5
11
23
17
19
22
20
7
13
16
16
8
1
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87251334

BRACKET

MOUNT

1шт.

2

FA106016

BOLT

4шт.

3

WB060000

SPRING WASHER

WASHER

4шт.

4

WA060000

WASHER

4шт.

5

87253753

FLOOR

PLATE

1шт.

6

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

8шт.

7

00130071

VALVE SPRING

SPRING

1шт.

8

87239874

PEDAL ASSY.

PEDAL

1шт.

9

00134596

BRAKE LINING

PAD

1шт.

10

87240005

BACK PLATE

BACKING PLATE

1шт.

11

87240004

LOCKING DEVICE

LOCK (Half)

1шт.

12

87239873

PEDESTAL

PEDESTAL

1шт.

13

87241199

WASHER,9mm ID x 35mm OD x 4mm Thk

1шт.

14

FA108030

BOLT

1шт.

15

87237854

SUPPORT

2шт.

16

WB080000

WASHER

10шт.

17

NC108000

NUT

NUT

5шт.

18

WA080000

WASHER

4шт.

19

FA108016

BOLT

2шт.

20

FA108020

BOLT

6шт.

21

00605328

SCREW

8шт.

22

00605824

WASHER

8шт.

23

00606630

NUT

8шт.
