(C02-02) - WATER RADIATOR, 108

Запчасти Case IH 7700 (C02-02) - WATER RADIATOR, 108 Engine & Engine Attachments

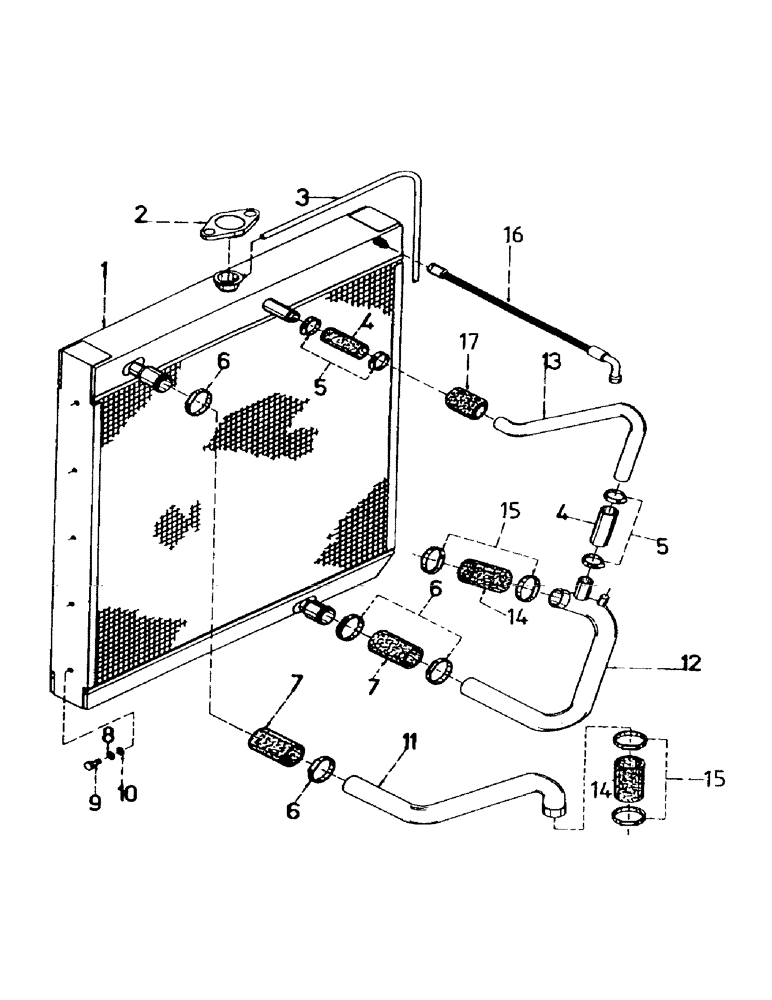

Схема запчастей Case IH 7700 - (C02-02) - WATER RADIATOR, 108 Engine & Engine Attachments
1
6
7
15
5
13
4
4
3
5
10
6
2
16
14
15
6
14
8
17
9
11
12
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86690900

COOLER

RADIATOR

1шт.

2

00133028

RADIATOR CAP

CAP

1шт.

3

86308718

TUBE

1шт.

3

00132583

CLIP

4шт.

4

86311310

HOSE,25.40 mm ID x 76.00 mm

25.40 mm ID x 76.00 mm

2шт.

5

00152127

HOSE CLAMP

CLAMP

5шт.

6

00180475

HOSE CLAMP

CLAMP

4шт.

7

83117600

HOSE,50.8mm ID x 100mm L

2шт.

8

00605827

WASHER

10шт.

9

00601495

BOLT

10шт.

10

00608041

WASHER

10шт.

11

87221367

TUBE

1шт.

12

86954200

TUBE,50.80 mm OD

1шт.

13

86957300

TUBE

1шт.

14

87207700

RADIATOR HOSE

2шт.

15

00180450

CLAMP

4шт.

16

86302756

HOSE ASSY.

HOSE

1шт.

17

87213418

HOSE,25.4mm ID x 100mm L

PROTECTOR

1шт.
