(A07-02) - VERTICAL ARM EXTRACTOR FAN, PRIMARY

Запчасти Case IH 7700 (A07-02) - VERTICAL ARM EXTRACTOR FAN, PRIMARY Mainframe & Functioning Components

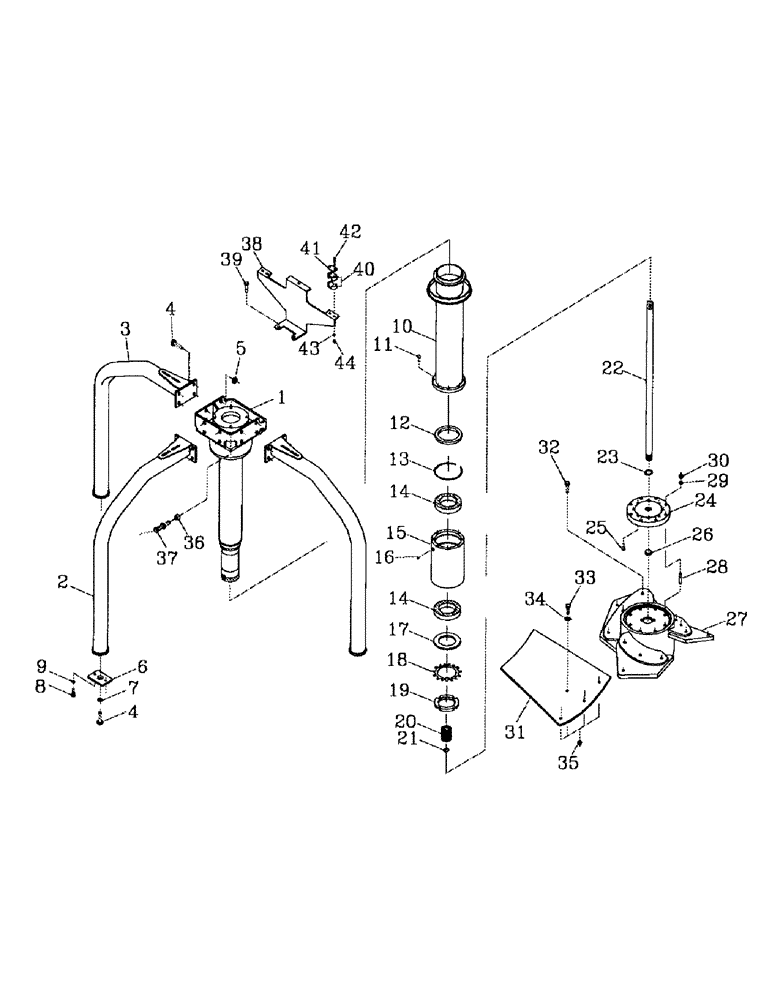

Схема запчастей Case IH 7700 - (A07-02) - VERTICAL ARM EXTRACTOR FAN, PRIMARY Mainframe & Functioning Components
30
29
21
17
44
4
24
16
3
11
32
14
13
38
10
36
23
25
1
9
15
33
42
22
14
20
5
18
28
31
39
8
2
34
4
27
6
41
43
7
35
26
40
37
12
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87253933

MOUNTING PARTS

MOUNT

1шт.

2

87253927

SUPPORTING ARM

ARM (FRONT)

1шт.

3

87253929

SUPPORTING ARM

ARM (SIDE)

2шт.

4

FM116045

BOLT

15шт.

5

NJ116000

NUT

12шт.

6

87250612

PLATE

SPACER

3шт.

7

WB160000

SPRING WASHER

WASHER

3шт.

8

FM110020

BOLT

6шт.

9

WB100000

WASHER

6шт.

10

87248284

SLEEVE

1шт.

11

FC110025

SCREW,M10 x 1.5 x 25mm

8шт.

12

00100824

OIL SEAL

SEAL

1шт.

13

00141708

CIRCLIP

1шт.

14

00146532

BEARING

2шт.

15

87230229

BEARING HOUSING,124 mm ID x 170 mm OD x 235 mm

1шт.

16

00138637

LUBE NIPPLE

GREASE NIPPLE

1шт.

17

87230348

LOCK WASHER

1шт.

18

00146523

WASHER

LOCKWASHER

1шт.

19

00146524

LOCK NUT

LOCKNUT

1шт.

20

87232884

SPLINED COUPLING,14T Internal / 16T External

COUPLING

1шт.

21

CI028000

CIRCLIP

1шт.

22

87246767

SHAFT

1шт.

23

CE032000

CIRCLIP

1шт.

24

87251179

FLANGE COVER CAP

END CAP

1шт.

25

FM108025

BOLT

8шт.

26

00180467

PLUG

1шт.

27

87251176

HUB ASSY.

HUB

1шт.

28

87251805

STUD

8шт.

29

WB120000

WASHER

8шт.

30

NJ112000

NUT

8шт.

31

87254158

SET OF BLADES

BLADE SET (Heavy Duty Wear Liner)

1шт.

31

87227812

SET OF BLADES

BLADE SET (Std. Wear Liner)

1шт.

32

00601584

BOLT

9шт.

33

00601579

BOLT

3шт.

34

87254623

WASHER

3шт.

35

00605803

NUT

12шт.

36

87245706

SPACER

1шт.

37

00181825

SENDER UNIT

SENDER

1шт.

38

87254127

PLATE

HOSE MOUNT PLATE

1шт.

39

FM112045

BOLT

2шт.

40

00405071

CLAMP

2шт.

41

00409572

COVER PLATE

PLATE

2шт.

42

FA106055

BOLT

4шт.

43

WA060000

WASHER

4шт.

44

NC106000

LOCK NUT

NUT

4шт.
