(B06-23) - HYDRAULIC CIRCUIT, STANDARD TOPPER, NO A20

Запчасти Case IH 7700 (B06-23) - HYDRAULIC CIRCUIT, STANDARD TOPPER, NO A20 Hydraulic Components & Circuits

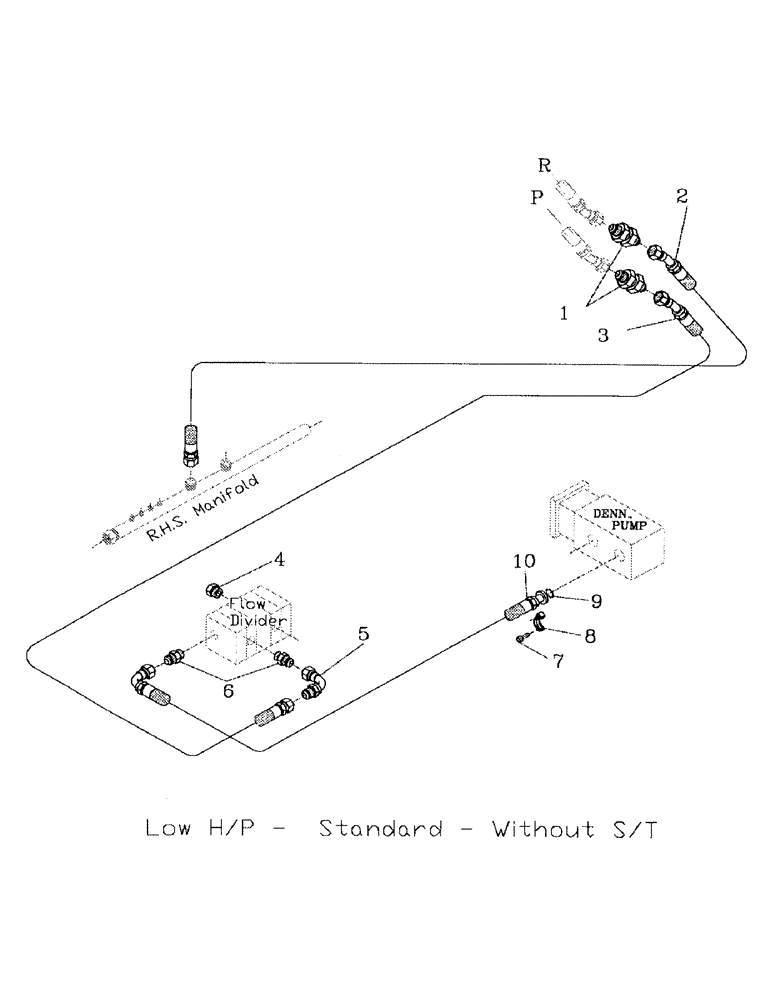

Схема запчастей Case IH 7700 - (B06-23) - HYDRAULIC CIRCUIT, STANDARD TOPPER, NO A20 Hydraulic Components & Circuits
4
5
6
8
7
1
10
3
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

1шт.

3

83129000

HOSE ASSY.

HOSE

1шт.

4

00400258

HYD CONNECTOR

PLUG

1шт.

5

00403944

HYD CONNECTOR

BEND

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

2шт.

7

00604462

SCREW

4шт.

8

00400151

SPECIAL CLAMP

CLAMP

1шт.

9

00100024

O-RING

1шт.

10

87254840

HOSE

1шт.
