(B06-10) - HYDRAULIC PILOT LINES, MECHANICAL CABIN

Запчасти Case IH 7700 (B06-10) - HYDRAULIC PILOT LINES, MECHANICAL CABIN Hydraulic Components & Circuits

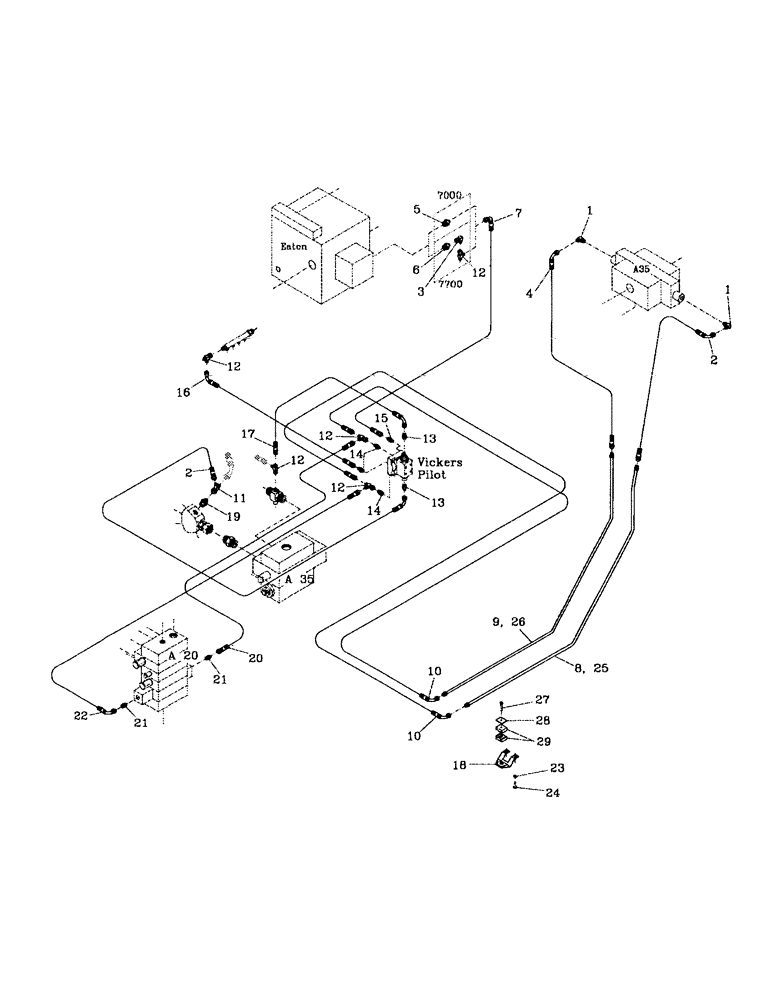

Схема запчастей Case IH 7700 - (B06-10) - HYDRAULIC PILOT LINES, MECHANICAL CABIN Hydraulic Components & Circuits
27
18
19
14
3
8
20
20
25
7
22
21
16
17
28
12
2
5
10
1
12
1
13
12
24
4
13
2
23
11
6
21
14
9
26
10
15
29
12
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00402475

HYD CONNECTOR

ELBOW

2шт.

2

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

2шт.

3

00402879

HYD CONNECTOR

ELBOW

1шт.

4

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

1шт.

5

87246605

HYD CONNECTOR

NIPPLE

1шт.

6

00400074

HYD CONNECTOR

NIPPLE

1шт.

7

87217477

HOSE ASSY.

HOSE

1шт.

8

87248009

TUBE,0.375" OD

(7700)

1шт.

9

87248008

TUBE,0.375" OD

(7700)

1шт.

10

86306891

HOSE ASSY.

HOSE (LEG)

1шт.

11

00408682

TEE

1шт.

12

00404677

TEE

4шт.

13

00400160

HYD CONNECTOR

NIPPLE

2шт.

14

00404764

HYD CONNECTOR

NIPPLE

3шт.

15

00409346

HYD CONNECTOR

NIPPLE

1шт.

16

86327600

HOSE ASSY.

HOSE

1шт.

17

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

18

87248023

MOUNT

1шт.

19

00400073

HYD CONNECTOR

NIPPLE

1шт.

20

81965500

HOSE ASSY.

HOSE

1шт.

21

00400223

HYD CONNECTOR

NIPPLE

2шт.

22

87234644

HOSE ASSY.

HOSE

1шт.

23

WB080000

WASHER

2шт.

24

FA108016

BOLT

2шт.

25

87248007

TUBE (7000)

1шт.

26

87248006

TUBE (7700)

1шт.

27

FA106035

BOLT

4шт.

28

00408517

COVER PLATE

4шт.

29

00408516

CLAMP

4шт.
